正航仪器技术整理带泵发电机应能承受湿热试验
一、带泵发电机应能承受湿热试验,严酷等级为温度40℃,普通型产品试验周期2d,湿热型产品试验周期6d,试验后其性能应符合4.10 和4.13 规定,带泵整体式发电机还应符合4.15.1 规定。
二、带泵发电机外壳防护等级按照GB/T 4942.1 规定,带泵开启式发电机为IP20 级;带泵封闭式发电机为IPX4 级。
三、 带泵发电机的真空泵、转子总成、定子总成、调节器(对带泵整体式发电机)等应具有互换性。互换后其性能应符合4.10 和4.13 规定,带泵整体式发电机还应符合4.15.1 规定。
四、带泵发电机应能承受台架试验3000h 或高温高速试验200h 的耐久性试验,试验后真空泵性能还应符合4.10 规定,但抽真空时间可延长10%,带泵发电机热态额定输出电流允许比表5 规定值低10%,带泵整体式发电机在额定转速下电流等于10%额定电流(≥5A)时,热态调节电压性能应符合表6 规定。
1湿热型带泵发电机应能承受48h 的盐雾试验,试验后其性能应符合4.10 和4.13 规定,带泵整体式发电机还应符合4.15.1 规定。
2湿热型带泵发电机应能承受JB/T 6697—1993 中3.18 规定的长霉试验。
五、试验方法
1 、试验用电压表不低于0.5 级,其它电气测量仪表不低于1.0级,真空度表不低于0.4 级,油压表不低于2.5级,计时器读数灵敏度为0.1s,精度±0.25%。除另有规定外,试验环境温度为23℃±5℃。
2、 带泵发电机紧固件拧紧力矩采用扭矩扳手检查,外形及安装尺寸用精度不低于0.05mm的卡尺或专用量具检查。
3、 带泵发电机外观及装配质量、旋转方向用目测法检查。带泵发电机在额定输出电流条件下工作,距带泵发电机1m 处耳听带泵发电机有无异常机械噪声。
4、 零部件金属镀层检查按JB/T 2864 规定进行。
5、 漆层检查按JB/T 6697—1993 中4.3 规定进行。
6、 真空泵性能检查按4.10 规定进行。
7、机械密封性能检查:在带泵发电机耐久性试验中,用目测和触摸法检查发电机部分有无渗漏油。
8、 带泵发电机冷、热态电气工作性能及工作特性试验按JB/T 6710—1993 中4.6 规定进行。
9、 带泵整体式发电机调节器功能试验5. 9. 1 冷态试验是发电机在额定转速、10%额定电流(≥5A)下,检测调节电压值,试验时间不超过30s。5. 9. 2 热态试验是发电机在额定转速和额定电流下,运转至调节器的温升稳定,检查调节电压性能。(抛负荷试验是发电机在额定转速及额定电流下运行10s,立即抛负荷(包括蓄电池)转入空载运行15s,为一次抛负荷,共进行100 次。)
10、温升试验是带泵发电机在额定转速和2/3 额定电流输出条件下,连续运行至温升稳定后,检查带泵发电机有关电气部位温升。温升测定按JB/T 6697—1993 中4.4 规定进行。
11、带泵发电机超速试验在不励磁状态下空载运行。试验后按 4.17 要求检查。
12、带泵发电机振动试验在不工作状态下按JB/T 6697—1993 中4.6规定进行。试验后按4.18 要求检查。
13、带泵发电机耐电压试验按JB/T 6697—1993 中4.7 规定进行。
14、带泵发电机低温试验按JB/T 6697—1993 中4.8 规定进行。试验后按4.20 要求检查。
15、带泵发电机高温试验按JB/T 6697—1993 中4.9 规定进行。试验后按4.21 要求检查。
16、带泵发电机温度变化试验按JB/T 6697—1993 中4.10 规定进行。带泵发电机为不励磁、不运转状态。试验后按4.22 要求检查。
17、带泵发电机湿热试验按JB/T 6697—1993 中4.11 规定进行。试验后按4.23 要求检查。
18、带泵发电机外壳防护等级试验按GB/T 4942.1 规定进行。
19、 带泵发电机互换性试验:将三台同型号产品按4.25 规定的可互换部件进行互换,总装后按4.25要求检查。
20、带泵发电机耐久性试验必须配有相应的真空筒,供给真空泵的润滑油应符合4.10 中的要求,真空筒的开闭周期为:开4s、关16s。
a )台架试验:带泵发电机在额定转速和2/3额定电流输出条件下运行,每次连续运行时间不少4h,累计3000h。试验2000h 后,允许更换电刷,保养集电环和轴承各一次。

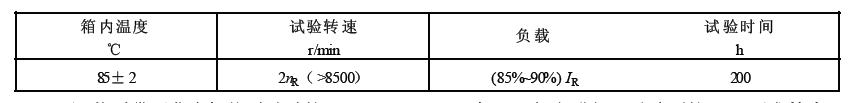

b) 高温高速试验:带泵发电机在表9 规定的条件下运行,每次连续运行时间不少于4h,累计200h。试验150h 后,允许更换电刷,保养集电环和轴承各一次。
带泵发电机经耐久性试验后按4.26 要求检查。
21、 湿热型带泵发电机盐雾试验按JB/T 6697—1993 中4.12 规定进行,试验后按4.27 要求检查。
22、 湿热型带泵发电机长霉试验按JB/T 6697—1993 中4.15 规定进行。
