正航仪器讲述采用带控制功能的有源光电保护装置的机器运行的循环再启动情况

有源光电保护装置用于机器循环再启动时:
其传感器探测能力应小于等于30 mm;
应采用公式(3)( 见6.2.3.1) ;
最小距离S 应大于150 mm
如果传感器探测能力小于等于14 mm ，则：
应采用公式(3) ，且最小距离S 应大于100 mm 。
注1 :采用电敏保护设备启动机器工作循环的条件在GB/T 15706-2012 ， 6.3.2.5.3 以及IEC/TS 62046: 2008 ,5. 6中给出。
注2: 对电敏保护设备的额外要求在IEC 61496-1 中给出。
注3: 传感器探测直径大于30 mm 的电敏保护设备在探测到手后可能无法探测到手腕或小臂。可能会发生机器工作循环意外重新启动的情况。


一、传感器探测直径大于40 mm 且小于等于70 mm 的电敏保护设备
传感器探测直径大于40 mm 且小于等于70 mm 的电敏保护设备元法检测手的侵入，因此只有在风险评估表明没有必要探测手的侵入时，才应采用这种电敏保护设备。
此设备应按照以下参数安装。

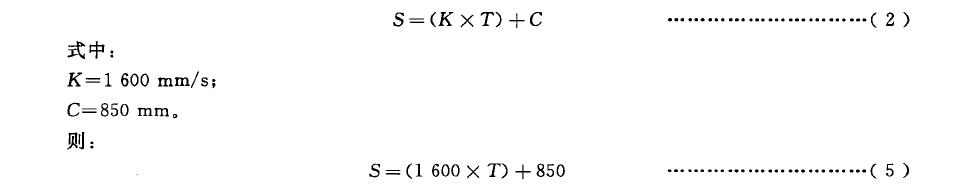

应根据公式(5) 计算从探测区至危险区的最小距离。

注: 850 mm 可视为标准的手臂触及范围。

二、 多路分道光束
采用2 路、3 路、或4路分道光束可以用来探测全身进人危险区，但不适用于探测人体部位(如手或指头)。如果风险评估表明可以采用多路分道光束，则这些光束应设置在距离危险区最小距离符合公式(5)(见6.2.3) 的位置。
风险评估过程中，应考虑可能被用来绕过此类装置的方法。风险评估应考虑此类装置可能被绕过的各种情况。例如:
从的光束下爬人;
从的光束上面越过触及;
从两路光束之间穿过触及;
身体在两路光束之间通过。
附加信息见附录E。

三、单路光束
只有平行于地面且光束被直立姿势的人体阻挡的情况下才考虑使用这类光束。
注:单路光束装置通常与限制开口的其他防护装置或其他结构结合使用，从而保证不可能发生通过防护装置而不被探测到的情况。
最小距离S 应按照公式(的计算。
S = (1 600 x T) 十1 200 …………………………( 6 )
距离地面或基准面750 mm 的高度(见GB 2382 1)被认为是工业上解决从光束上方跨过或弯腰从光束下意外进入的实用方案。

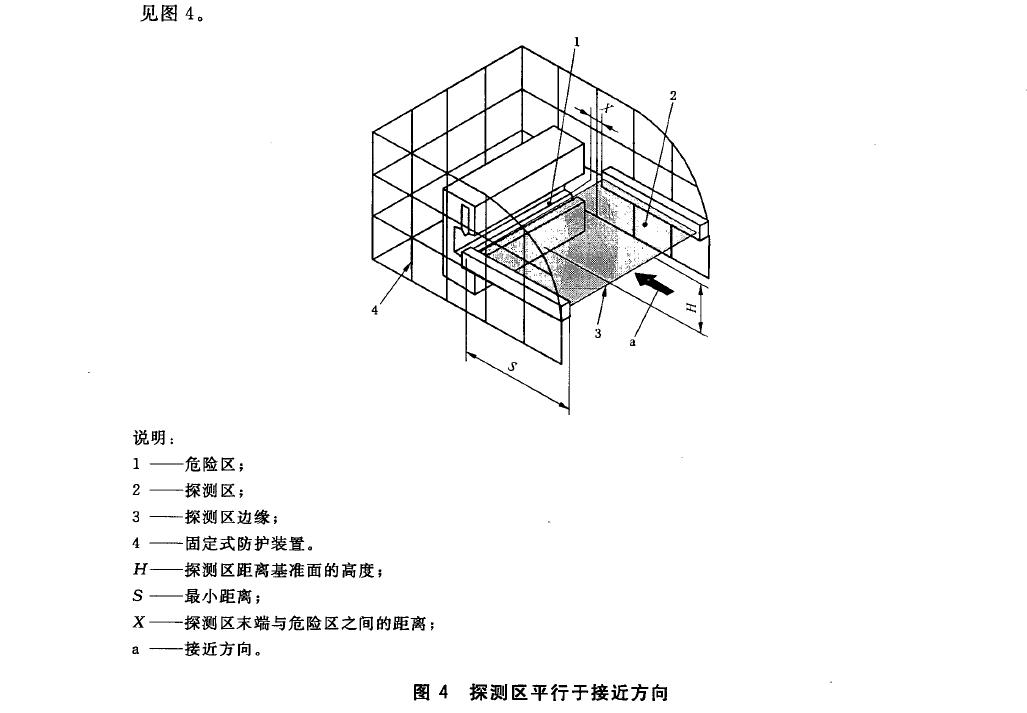

1探测区平行于接近方向

接近方向与探测区平行时，应采用公式(7) 计算最小距离。
S=(K x T) +C.............( 2 )
式中：
K=l 600 mm/s;C=l 200 mm 一0.4H ， 但是不小于850 mm。 其中H 为探测区距离基准面(如地面)的高度，单位为毫米。
则:S= (l 600 x T) 十(1 200 - o. 4H) …………………………( 7 )
对于接近方向平行于探测区的安全防护装置，探测区的高度H 不应大于1000 mm 。但是，如果H大于300 mm( 非工业应用时为200 mm ，如探测是否有儿童存在) ，则存在从探测区下方意外进入而未被探测到的风险。风险评估时应考虑这种情况，并在必要时采取补充保护措施。
探测区允许的高度应采用公式(8) 计算。
H =15(d 一50) …………………………( 8 )
如果d 小于50 mm ，则H 不能小于0 。
因此，如果探测区高度已知，相应传感器探测能力d 应根据公式(9) 计算得出。

这意味着如果探测区高度己知或一定，则可通过计算得出传感器是探测能力。

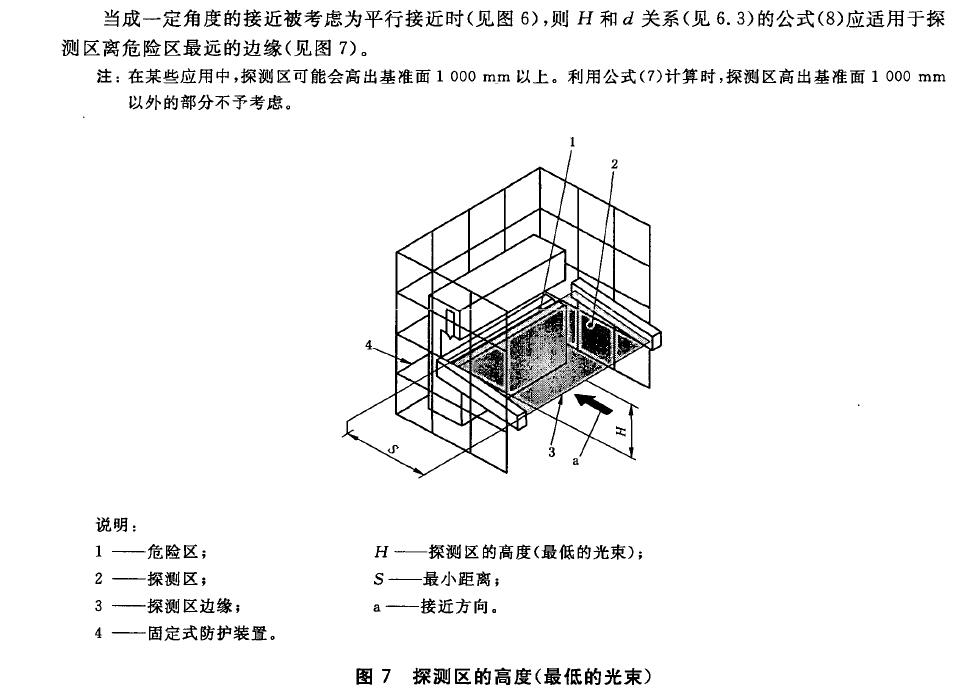

例如，计算L 型电敏保护设备的水平截面积时，或者假定传感器的探测能力已知或一定，则高度可通过计算得出。高度允许的值为1 000 mm 。
将该装置用作跳闸及存在感应装置时，距离X(见图的不应小于探测能力d 。
应采取措施防止保护装置被利用为进入危险区的通道(如踏上或爬上外罩）。

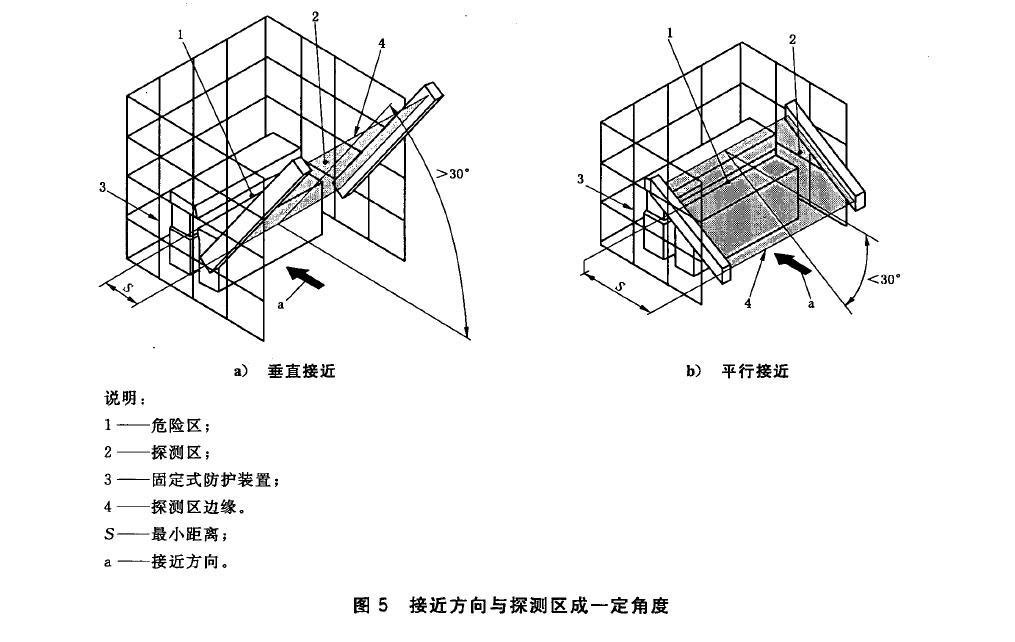

四、探测区与接近方向成一定角度

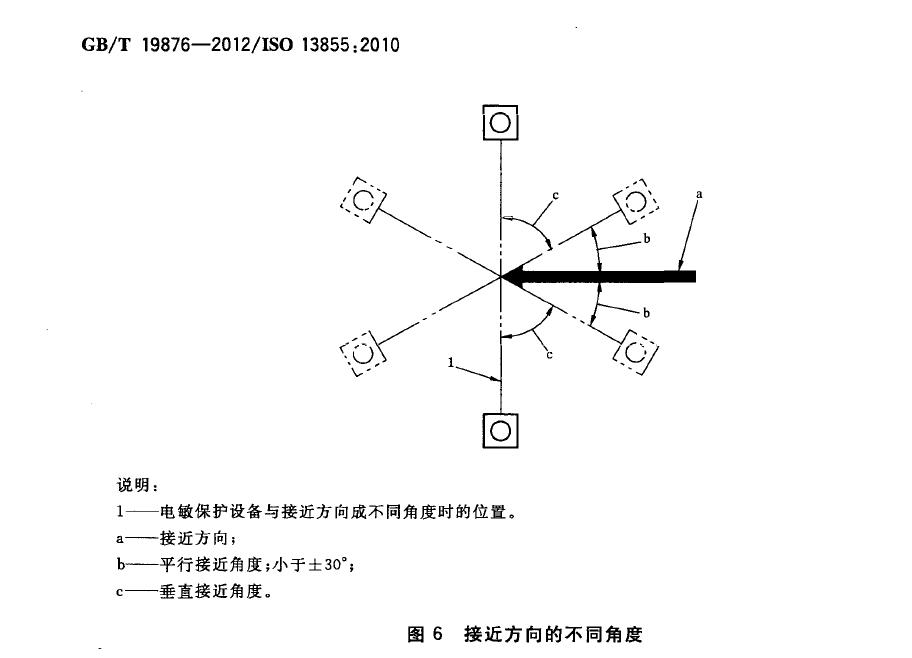

如果探测区安装后与接近方向的角度大于±30° ，则应作为与接近方向垂直对待[见6.2 、图5 a) 和图6)。
如果探测区安装后与接近方向的角度小于±30° ，则应作为与接近方向平行对待[见6.3 、图5 b) 和图6) 。
上述角度应允许±5°的误差。
