一、 概述
应避免绕过电敏保护设备进入危险区。
注:这可以通过提供防护装置或其他保护措施来实现。
如果无法排除从上方越过垂直己安装的电敏保护设备进入危险区的可能性,则应确定安全防护装置的高度和最小距离S 。应通过6.2 和6.3 中根据人体部位或肢体接近计算出的数值和6. 5. 2 、6. 5. 3和6.5.4 中确定的从上方越过的数值进行对比来确定。应采用对比得出的较大值。
6.5.2 防止从上方越过不带附加保护结构的电敏保护设备的垂直探测区
为了防止采取从上方越过的方式绕过ESPE ,探测区至危险区的最小距离S 不应小于根据公式(10)计算出的最小距离。

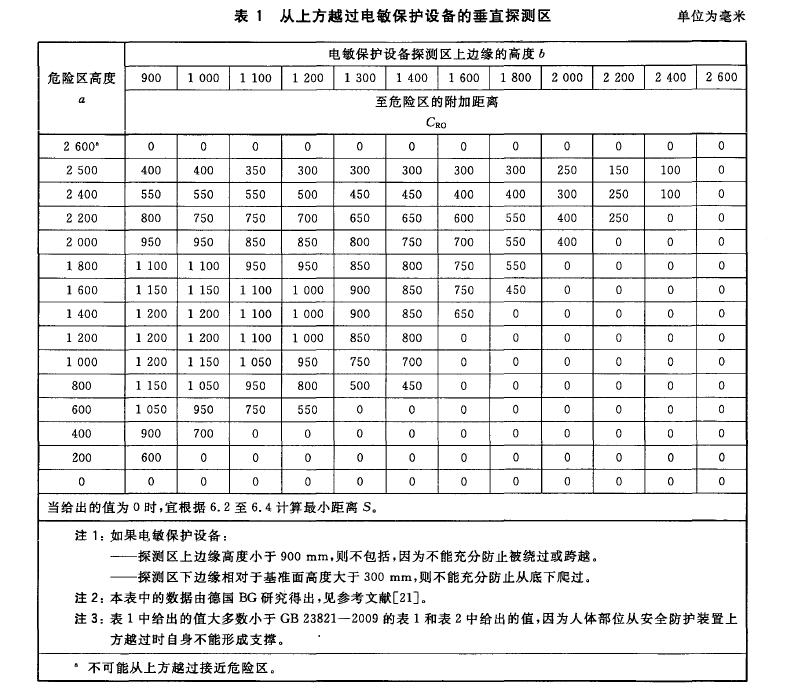

CRO 应使用表1 中的值。表1 给出的CRO 是根据人体部位(通常是手〉在电敏保护设备致动前能够朝危险区移动的距离确定的附加距离,单位为毫米。表1 只针对从上方越过ESPE 的情况。

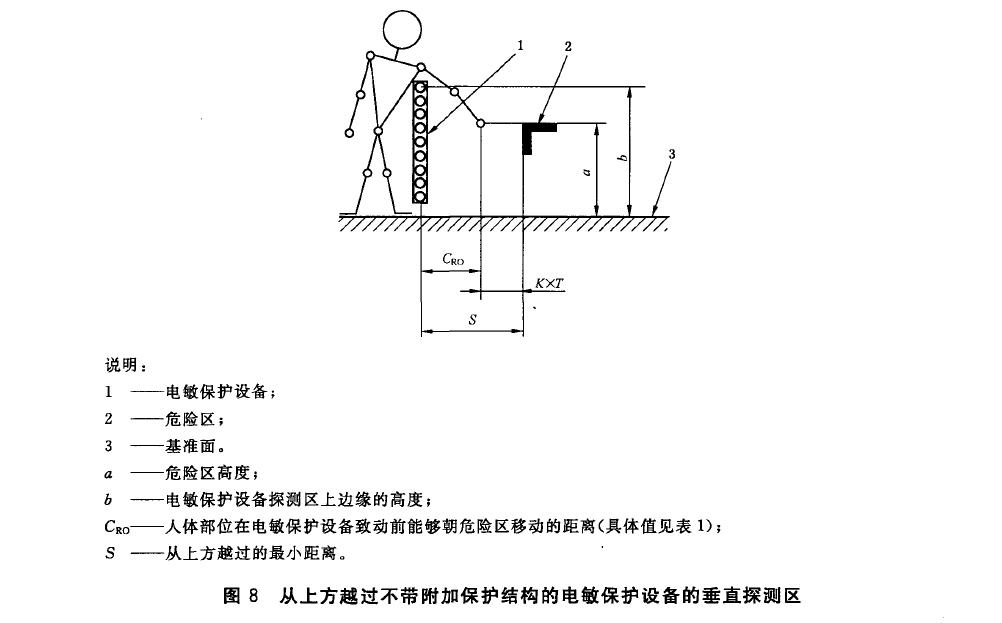

图8 所示为从上方越过不带附加保护结构的垂直探测区。
如果已固定ESPE 的高度,则可根据表1 得出最小距离So 如果己固定最小距离,同样也可以根据
表1 得出所需的ESPE 高度。
S=(K ×T) 十CRO...............(10)
式中:K=2 000 mm/s;则:
s = (2000 × T) + CRO.............(11)

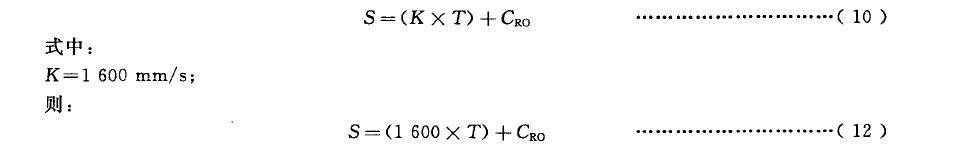

此公式适用于所有500 mm 及以下的最小距离So S 的最小值不应小于100 mm。首先用公式(11)计算S 。如果S 值超过500 mm ,则可使用公式(1 2) 0 S 值不应小于500 mm。
确定表1 中的值时,不应采用插值法。如果己知a , b 和C RO值处于表1 中两个值的中间,则应采用较大的最小距离值。
示例见附录A 。
6.5.3 防止从上方越过与保护结构(如固定式防护装置)结合使用的电敏保护设备的垂直探测区,如果可从上方越过保护结构接近危险区(见图的,则最小距离S 不应小于根据GB 23821-2009中, 4.2.2 中的表l(低风险)或表2(高风险)确定的至危险区的水平安全距离。
6.5.4 从上方与探测区成一定角度越过
当接近方向可被认为是垂直方向〔见图5 a) 和图6J ,且可以通过从上方越过电敏保护设备接近危
险区时,则最小距离S 应采用以下数值中较大的:
a) 使用6.2.3.1 或6.2.4 中相应公式计算得出的距离;
b) 使用6.2.3.1 或6.2.4 中相应公式,并用表1 中给出的从上方越过的附加距离CRO 代替C 计算得出的距离。最小距离应从离危险区最近的光束开始计算。
