拖拉机机械转向器台架测定条件以及测定方法

拖拉机机械转向器台架测定条件以及测定方法
1.测定方法
a) 测定范围不小于输入轴全转角的 90%;
b) 输入轴转角增量不大于 20°;
c) 应在消除转向器间隙情况下测定。
2.测定方法
驱动输入轴,在垂臂轴施加 10 N·m 转矩消除间隙条件下测出转向输入轴转角 ϕ 和垂臂轴相应转角 β,取其增量代入式(2),计算出角传动比。输入轴转角的测量误差不大于 5′,垂臂轴转角的测量误差不大于 1.5′。测量和计算结果按表 A2 及图 A1 的格式给出。
3.传动间隙特性的测定
3. 1 测定条件
a) 测定范围不小于输入轴全转角的 90%;
b) 数据采点间隔不大于 20°。
3. 2 测定方法
输入轴每转一定角度后,使之固定,在垂臂轴上施加正反 10 N·m 的转矩,测量垂臂轴相应的转角,其测量误差不大于 1.5′。测量结果按表 A3 及图 A2 的格式给出。

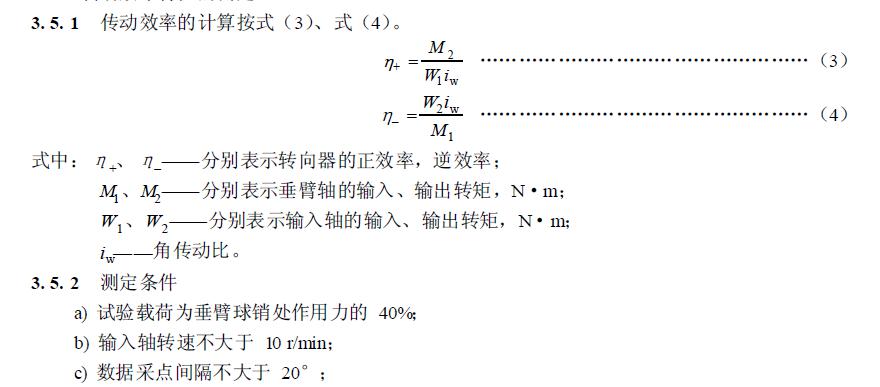

3. 5 传动效率特性的测定
传动效率特性的测定

d) 输入轴转角范围不小于全转角的 80%。
3. 5. 3 测定方法
驱动输入轴,在垂臂轴上加载荷,测出输入轴的输入转矩 W1 和垂臂轴的输出转矩 M2 以及相应的角传动比 iw ,代入式(3),求得正效率;反之,驱动垂臂轴,在输入轴上加载荷,测出垂臂轴的输入转矩 M1 和输入轴的输出转矩 W2,代入式(4),求得逆效率。转矩测量误差不大于 2%。测量结果按表 A4 及图 A3 的格式给出。
3. 6 空载转动阻力矩的测定
3. 6. 1 测定条件
a) 垂臂轴为空载;
b) 输入轴转速不大于 10 r/min;
c) 数据采点间隔不大于 20°;
d) 输入轴转角范围不小于全转角的 90%。
3. 6. 2 测定方法
驱动输入轴,测出输入轴在不同转角时的转矩。测量误差不大于 5%。测量结果按表 A5 格式给出。
3. 7 刚性的测定

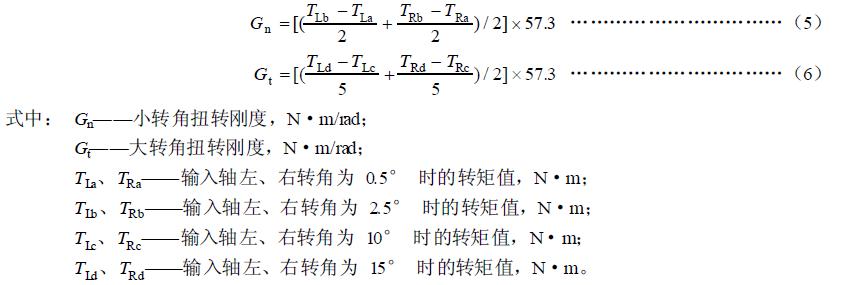

3. 7. 1 刚度的计算按式(5)、式(6)
 刚度的计算按式(5)、式(6)
