拖拉机机械转向器台架试验方法

拖拉机机械转向器台架试验方法
1 范围
本标准规定了拖拉机机械转向器台架试验方法。
本标准适用于蜗杆滚轮式、循环球式、曲柄指销式和蜗轮蜗杆式等机械转向器(以下简称转向器
2 总则
2. 1 本标准包括下列三种试验:
a) 性能试验;
b) 强度试验;
c) 疲劳寿命试验。

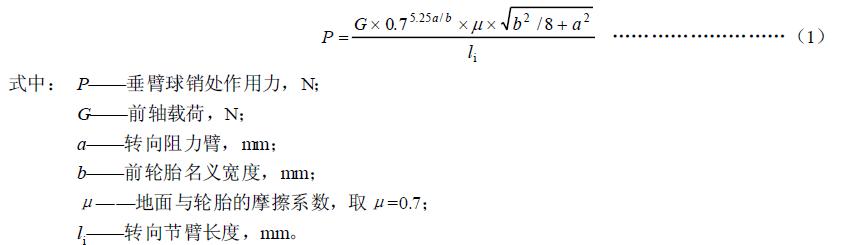

2. 2 试验时转向垂臂球销处作用力按工厂规定允许值或按式(1)确定。
试验时转向垂臂球销处作用力按工厂规定允许值或按式(1)确定
2. 3 转向器试验前,应按下述工况进行磨合:
a) 转向器输入轴转角不小于全转角的 90%;
b) 磨合载荷为垂臂球销处作用力的 40%;
c) 循环次数不低于 1750 次;
d) 磨合后更换润滑油。
2. 4 转向器试验时,在设计规定的条件下进行润滑。
2. 5 有特殊要求的转向器,可由有关部门在此基础上另作补充规定。
2. 6 试验应按附录 A(提示的附录)规定的格式填表和绘制特性曲线,编写试验报告。
3 性能试验
3. 1 试验项目
a) 输入轴全转角;
b) 角传动比特性;
c) 传动间隙特性;
d) 传动效率特性;
e) 空载转动阻力矩;
f) 刚性。
3. 2 输入轴全转角的测定
旋转输入轴,从一极端位置至另一极端位置,测出旋转角度。记入试验报告。
3. 3 角传动比特性的测定

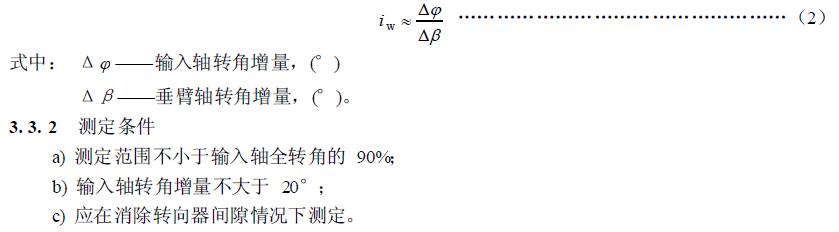

3. 3. 1 角传动比 iw 按式(2)计算:
 角传动比 iw 按式(2)计算:
