活塞式制冷压缩机整体及首要零部件构造剖析(上)

☺下面以8AS12.5型制冷压缩机为例介绍。这是一种典型的敞开式中型制冷压缩机,能够依据负荷巨细进行能量调理。
☺这种压缩机归于12.5系列产品,共有8个气缸,分4列排成扇形,气缸直径为125mm,活塞行程为100mm,转速为960r/min,为R12、R22和R717三工质通用。
☺该紧缩组织造杂乱,组合件较多,可归纳为以下几有些:机体、气缸套及吸排气阀组合件、活塞及曲轴连杆组织、能量调理设备、轴封和光滑体系等六有些。

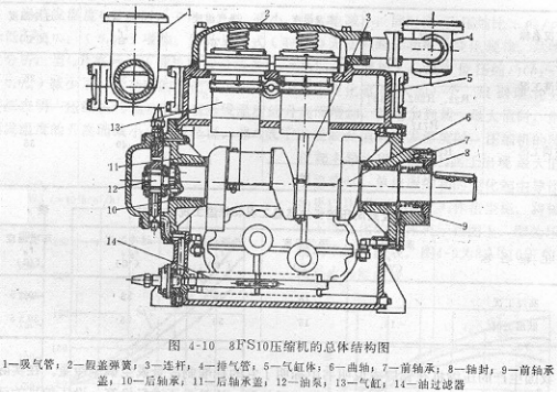

东莞正航制冷压缩机部件参考图         正航仪器压缩机部件参考图
☺机体
☺机体是活塞式制冷压缩机的部件。机体内有上下两个隔板,气缸套嵌在隔板之间。
☺机体内部被分为三个空间:下部为曲轴箱;中部为吸气腔,与吸气管相通;上部则与气缸盖一同构成排气腔,与排气管相通。在吸气腔的部位钻有回油孔,也是均压孔,使吸气腔与曲轴箱相通,这么,不只与吸气一同回来的光滑油可经过此孔流回曲轴箱,并且还能够使曲轴箱内的压力不致因活塞的往复运动而发生动摇。

☺气缸体下部的曲轴箱是固定压缩机各机件的机座,它起着机架的效果。曲轴箱是一个密闭的箱体,两头设有两个轴承,用以支持曲轴;下部留有必定的容积,用于储存光滑油。箱中还装有冷却光滑油的冷却水管和油过滤网。箱的两边设有侧盖,便于装卸和修补内部的机件。在侧盖上装有能指示油面的玻璃。
☺机体的几许形状比较杂乱,加工面较多,并且还要接受较大的作业压力,故选用强度较高的优异灰铸铁铸成。
☺气缸套及吸排气阀组合件
☺构造如图所示,它包含气缸套、吸气阀和排气阀等部件。吸、排气阀又别离由外阀座、内阀座、进排气阀片及阀盖、缓冲绷簧构成。
☺吸、排气阀选用环形阀片。小型活塞式制冷压缩机进排气阀多选用簧片式气阀,其阀片有舌形、半月形或条形簧片。
正航仪器
☺簧片式气阀长处:重量轻、惯性小、启闭敏捷,作业噪声小,阀片与阀板间密封线寿命长。
☺缺陷:通道阻力较大,阀片挠角大,易折断,对资料和加工技术请求较高。
☺所以,空调用小型活塞式制冷压缩机通常不选用簧片式气阀,而选用蝶状环形阀片,以便增大进排气阀的通道面积,削减进排气阻力丢失,进步制冷压缩机的功能系数。
