别的换热设备相关内容领域

■制冷设备的换热设备除了冷凝器和蒸腾器外,为了进步制冷设备工作功率或到达所需的低温,还有别的一些换热设备,如再冷却器、回热器、中心冷却器和冷凝-蒸腾器。
一、再冷却器
效果:使冷凝后的液态制冷剂到达必定的再冷度,以减小节省丢失,进步制冷才能和有利于液态制冷剂运送。
东莞正航仪器详细图
如图为套管式氨再冷却器。冷却水在内管中自下而上活动,氨液在内管外部环形空间中自上而下活动。这种与冷凝器别离的再冷却器,一则可以使之进行逼迫对流换热,再则可使冷却水与氨液之间呈逆流式热交换,因而再冷才能强。
二、回热器
回热器是指氟里昂制冷设备中使节省设备前制冷剂液体与蒸腾器出口制冷剂氙灯进行换热的气液热交换器。
效果:(1)关于R12、R134a和R502等,通过回热进步制冷剂设备的制冷系数;(2)使得节省设备前制冷剂液体再冷;(3)使蒸腾器出口制冷剂氙灯中夹藏的液体气化,以进步制冷压缩机的功率和避免压缩机液击。
■关于大中型制冷设备多选用盘管式回热器,0.5~15 kW容量的制冷设备可选用套管式和绕管式。关于电冰箱等小型制冷设备,将供液管和吸气管绑在一同或并行焊接在一同,或将作为节省设备的毛细管同吸气管绑在一同,或许直接插入吸气管中,构成较简略的回热器。
东莞正航设备详细直视图

■盘管式回热器如图所示。回热器外壳为钢制圆筒,内装铜制螺旋盘管。来自冷凝器的高压高温制冷剂液体在血管内活动,而来自蒸腾器的低压低温制冷剂蒸气则从盘管外部空间通过,使液体再冷却。
三、中心冷却器
中心冷却器用于双级压缩制冷设备,它的构造随循环的方式而有所不同。
东莞正航仪器详细直视图

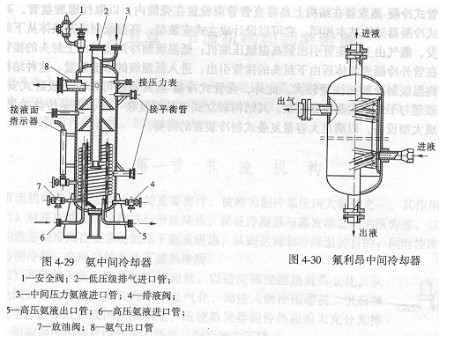

■双级压缩氨制冷设备选用中心彻底冷却,所以其中心冷却器用来一起冷却高压氨液及低压压缩机排出的氨气。氨中心冷却器构造如图。
■低压级压缩机排气经顶部的进气管直接通入氨液中,冷却后所蒸腾的氨气由上侧接收流出,进入高压级压缩机的吸气侧。用于冷却高压氨液的盘管置于中心冷却器的氨液中,其进出口通常通过下封头伸到壳外。进气管上部开有一个平衡孔,以避免中心冷却器内氨液在停机后压力增加时进入低压级压缩机排气管。氨中心冷却器中蒸气流速通常取0.5 m/s,盘管内的高压氨液流速取0.4~0.7 m/s,端部温差取3~5℃,此刻的传热系数为600~700 W/m2k。
■双级压缩氟里昂制冷设备选用中心不彻底冷却,所以其中心冷却器只用来冷却高压制冷剂液体。氟里昂中心冷却器构造如图所示,比氨的简略。高压氟里昂液体由上部进入,在盘管内被冷却后由下部流出。
在中心压力下氟里昂液体经节省后由右下方进入,蒸腾的蒸气由左上方流出,其流量由热力膨胀阀来操控。氟里昂中心冷却器的传热系数约为350~400 W/m2k。
