电动温度变迭器检定规程

本规程适用于新创造、使用中和修理后的电动温度变送器，以及以直流标准信号(0-
10mA或4-20mA)输出的其他电动变送器(以下前称变送器)的检定。
一、概述
变送器与热电偶、热电阻配合使用，将温度信号或直流毫伏信号转换成。-1臼nA， 4-

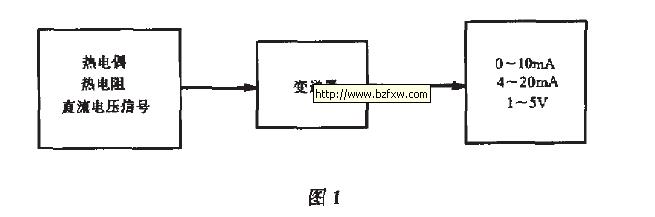

20Il1i气，或1-5V 统一的直流信号输出。其原理框图如下:

变送器以负载电阻来区分，负载电阻。-1.5kn( 如DDZ- II 系列)，负载电阻。-500 四
线制或250-350!l 二线制(如DDZ-ill 系列)，负载电阻250-350!l 或0-6ωfl (如DDZ-S
系列)第三大系列。
二、技术要求
1 外观
1.1 变送器的外壳及外露部件表面覆盖层、面板及铭牌均应光洁完好，使用中的变送器不
得有严重的剥落及损伤等影响计量性能的缺陷。
1.2 铭牌应标明制造厂名或厂标、变送祷名称、型号、编号、制造年月。专用型变送椿还
应标明测量范围、准确度等级及配用传感器分度号。
1.3 接线端子板应有接线标志。
1.4 紧回件不得有松动现象，可动部分应灵活可靠。
2. 基本误差

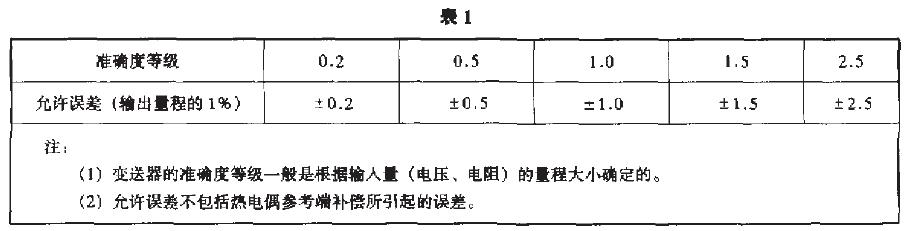

变送器的基本误差不应超过表l 的规定。

3 回程误差

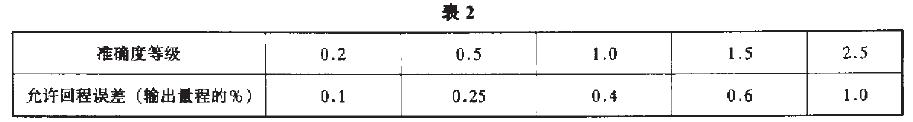

变送器的回程误差不应超过表2 的规定。

4 负载变化影响
当负载电阻在其允许的范围内变化时，变送器输出下限值及量程的变化，不应超过允许
误差的值。

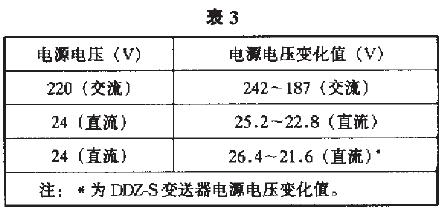

5 电源变化影响襄3
当电源电压在 规定的电源电压变化
值范围内变化时，变送器输出下限值及量程
的变化不应超过允许误差的值。
6 输出交流分量
6.1 对于负载电阻为0- 1. 5kO 的变送器，
输出信号中交流分量有效值不应超过20mV c
6.2 对于负载电阻为0-500 的四线制变送器，输出电压信号中交流分量有效值不应超过
输出量程的1% 。
6.3 对于负载电阻为250-3500 的二线制变送器，输出信号中交流分量有效值不应超过150mV
