一、冲击试验机的硬件设备

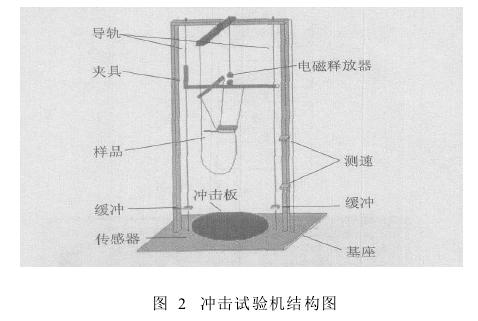

微电子冲击试验机可分为硬件设备和软件处理部分，硬件设备结构如图2所示。冲击试验机硬件部分主要由冲击测试部分和信号处理部分组成冲击测试部分有基座、框架、导轨、缓冲挡块、夹具、电磁释放器、冲击台、测速器组成信号处理部分由传感器、控制器、放大器模数转换卡、计算机组成。






二、硬件功能
基座是刚性结构，由钢板和大理石构成，对外界的震动有很好的隔离作用。基座质量占整个试验机质量的9%以上，因此使整个装置具有很好的稳定性冲击台可以是不同质地的材料，一般选择花岗岩钢板、木板和纺织材料等，模拟实际中的撞击环境冲击台下而安装有力传感器，可以捕捉瞬态的力信号，用来测量撞击时力的大夹具可以将试件以任意的姿态安装，安装初始姿态决定了试件冲击时的撞击位置和角度，这个将直接影响破坏失效的破坏点和连续撞击次数夹具需要准确的定位，保证试件每一次下落的姿态和高度一致电磁释放器在计时开始电磁断电、试件自由下落，要求响应速度快，或者通过软件复位时对延时进行校准。




三、冲击试验机的软件环境

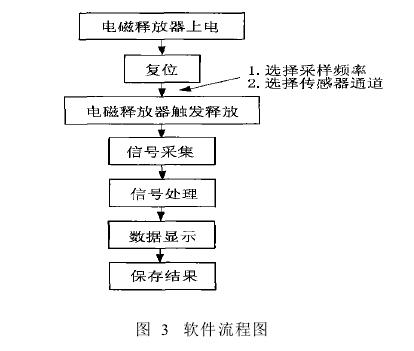

对整个冲击试验，课题组自行开发了一套实用软件软件的流程如图3所示：由软件可以选择多通道、不同采样频率采集数据，得到各种性能曲线，如：加速度一时间曲线、载l奇一时间曲线、应变，时间曲线等，并能够对电磁释放器的延时进行自动补偿软件有良好的人机对话界而，控制而板如图4所示。http://www.zhenghangyq.com
