一、系统硬件组成

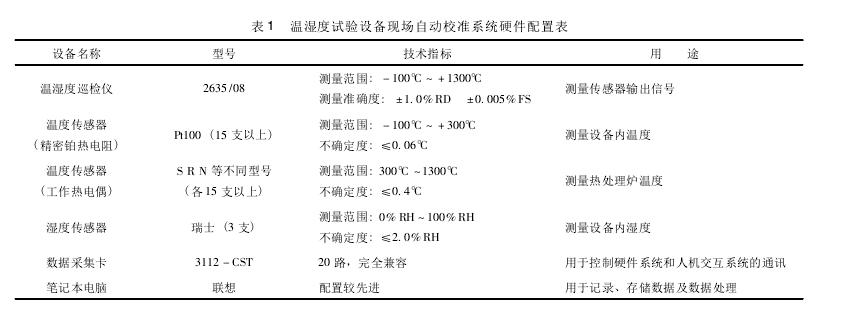

本系统采用温湿度传感器、温湿度巡检仪、数据采集卡、GPIB接口与笔记本电脑相连，通过电脑软件控制组成现场校准系统，系统硬件组成见表1。





二、测量原理

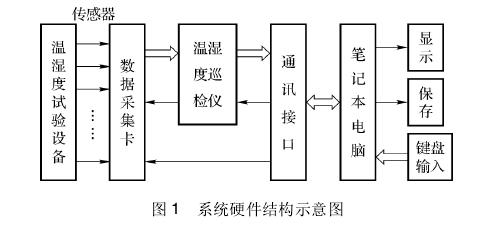

系统硬件结构示意图如图1所示。其测量原理为：首先根据试验设备容积的大小，确定测量点的数量和位置，然后将传感器放入设备内相应的测量位置上，各路传感器的输出端与数据采集卡连接好，并将数据采集卡、温湿度巡检仪、笔记本电脑互相连接。设定需要校准的温度(或湿度)值，使设备开始运行，当设备的温度(或湿度)稳定在设定值时，就可以进行测量了。整个测量只需按编好的软件程序点击电脑鼠标器，就可自动完成测量，并自动生成校准记录，自动处理数据，自动生成校准证书，无须人工干预。





三、系统软件设计与说明
系统控制微处理器以sosi单片机为核心，数据存储于一片存储器，它可以放入多次校准数据，便于实时调用。软件设计：控制软件包括初始化、中断申请、地址识别等部分，软件设计采用c高级程序设计语言，并具有模块化设计，可靠性高。软件设计流程图如图2所示。
四、设备测量结果的不确定度评定
以测量温度为例进行不确定度分析。因为在对设备进行温度校准时，主要对设备的温度均匀度、温度波动度和偏差进行校准。而大多数用户认为设备的温度波动度是较重要的技术指标。所以，本文就以测量100℃温度点的温度波动度为例进行不确定度分析。(其它技术指标可参照此方法进行评定。)   http://www.zhenghangyq.com
