一、除湿输出装置

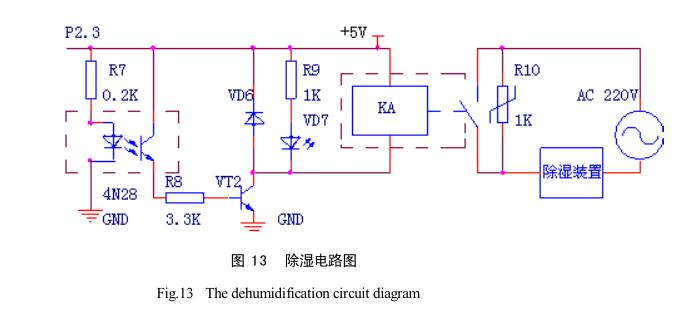

如图13所示，本设计中的除湿装置选用额定电压为220V的工业除湿机。控制它的除湿电路主要由两部分组成：单片机控制继电器的直流回路以及除湿机的220V交流回路。直流回路中为了抑制噪声及消除接地回路的干扰，接入光电藕合电路使单片机的脉冲控制信号与继电器电磁信号隔离开来。交流回路中的触点处并联一个压敏电阻用以避免触点的“粘接”现象。





小型信号继电器选用宁波产的HK4100F-DC5V-SH，其线圈参数如下：
阻值(士10%)：120Ω
线圈功耗：0.2W
额定电压：DC 5V
吸合电压：DC 3.75V
释放电压：DC 0.5V
工作温度：-25℃～+70℃
绝缘电阻：≥100MΩ
线圈与触点间耐压：4000VAC/min
触点与触点间耐压：750VAC/min

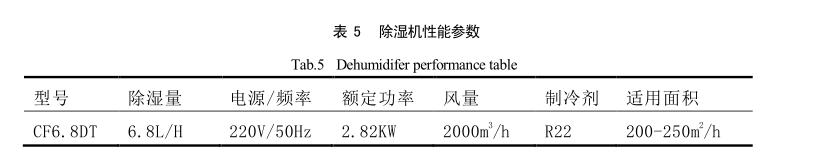

三极管，选用极性为NPN的8050型号，放大倍数要求不高，100～500倍皆可，随处都能买到。除湿机选用江苏苏州百奥电气有限公司生产的CF6.8DT工业除湿机，其参数如下表所示。






二、液晶显示电路

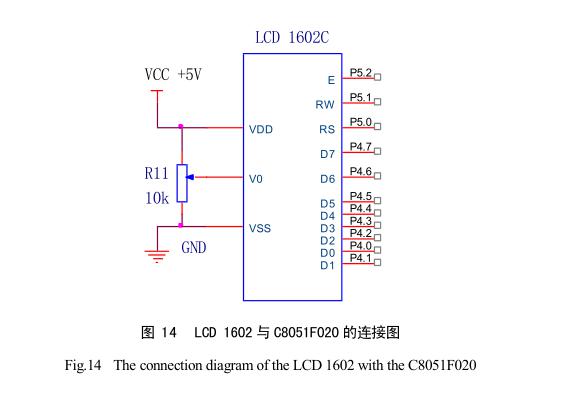

本设计采用LCD 1602C字符型液晶显示器,16列×2行，在设计中使行显示16位温度值,第二行显示16位湿度值。其与单片机的连接如图14所示：

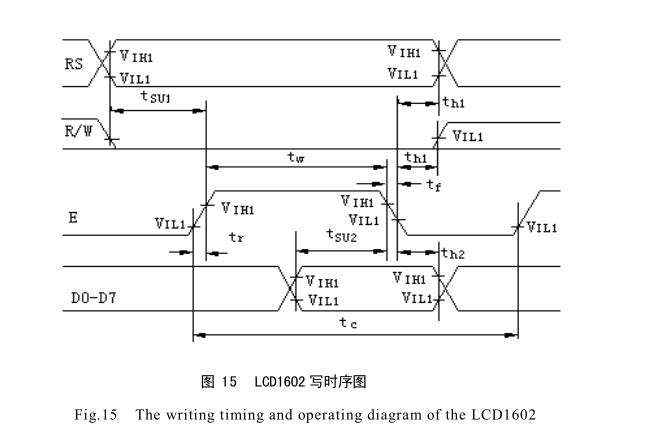

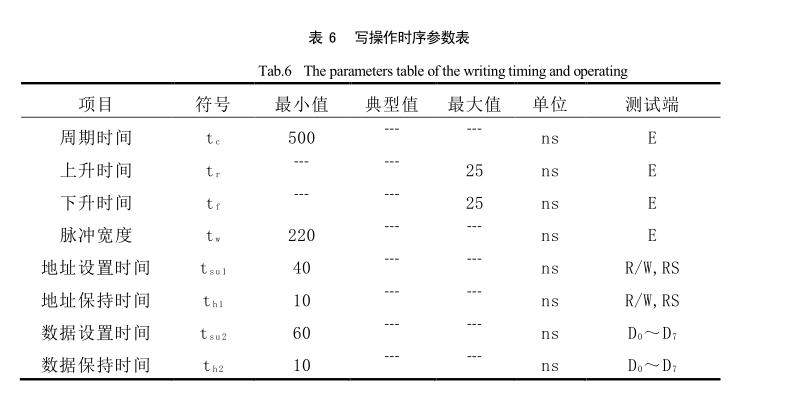

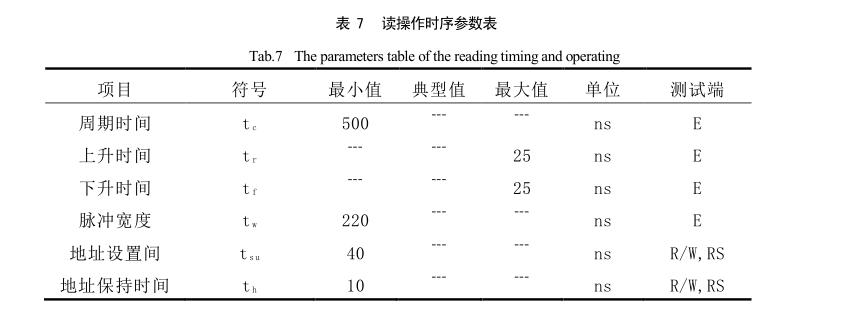

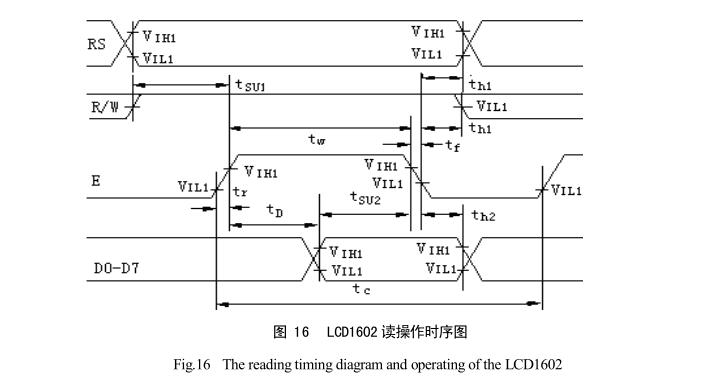

端口E为芯片使能端，当其接受到的电平由高跳变到低时液晶显示器进入工作模式。端口RS为寄存器选择端，其高电平时芯片选择其内部数据寄存器，而低电平时读取指令寄存器内的指令操作码。端口R/W为读写信号端，其高电平时显示器芯片进行读操作，而低电平时则为写操作。当RS=1,R/W=0（即P5.0=1，P5.1=0）时，按照图15的LCD 1602写操作时序图及表6写操作时序参数，通过D0～D7双向数据线向DDRAM写入将要在显示的字符内容：“T”与“RH”。当RS=1,R/W=1（即P5.0=1，P5.1=1）时，按照图16的LCD 1602读操作时序图与表7写操作时序参数，单片机通过D0～D7读出DDRAM的数据内容。





DDRAM是一种存储显示字符代码的RAM，共80个字节，在本设计中具体指即将要显

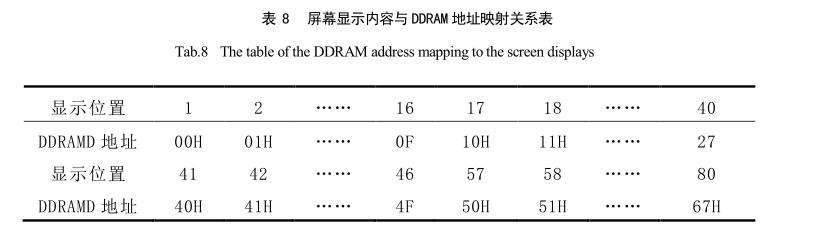

示的“T”和“RH”两个字符。DDRAM的地址与屏幕的对应关系如表8所示。






在本设计中需要在LCD1602显示器的第二行显示字符“RH”时，只需要向DDRAM的地址40H与41H两个地址对应写入字符“R”和“H”的代码即可。本设计利用LCD 1602字符显示器实现6个传感器的温湿度值循环显示，每隔2s刷新一次。http://www.zhenghangyq.com
