一、矩阵键盘扫描及连接原理

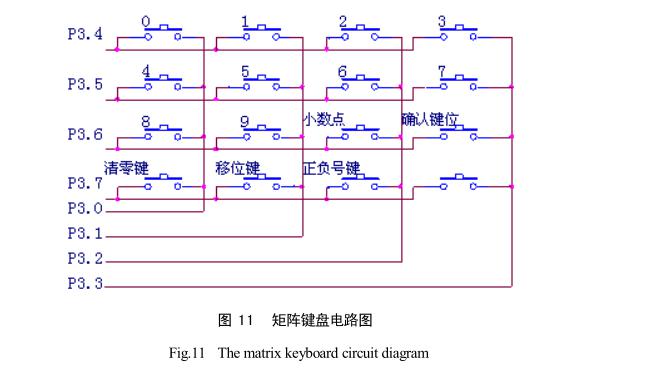

键盘是人机对话的重要工具，本设计中键盘的主要功能就是输入温湿度上下限数值，按照单片机对按键的扫描方式不同，分为矩阵型与独立型两种，矩阵键盘相对扫描过程复杂，但是占用的并口线少，本设计中采用矩阵键盘，其电路如11图所示。






本设计的矩阵键盘是一个4行×4列的非编码制键盘，共有16个键号，只占用了8个并行口，分别是：行线接P3.4－P3.7，列线接P3.0－P3.3。这16个按键中用到了15个键，对应十进制的0～9、小数点、确认键、清零键、移位键、±符号键，很直观的完成了十进制数对单片机的输入，达到了设置温湿度上下限的功能。
二、按键开关去抖动问题
按键在被按下接通或者放开释放时,经常出现键位触点与手指间的抖动问题而导致单片机的误判。解决这类键盘去抖动问题常有两种方法：硬件去抖及软件去抖。硬件消抖须将触发器加入在按键输出端，这不仅大大增加了硬件成本而且复杂了电路结构。软件消抖原理是：单片机在检测到有任何键按下瞬间，立即启动10ms延时程序以维持并确认这个闭合或者断开状态。本设计采用软件去抖动方法，其流程图和程序将在软件设计部分将详叙。





三、报警电路设计

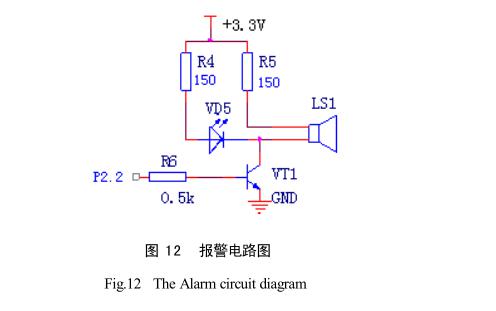

本设计的声光报警电路如图12所示，当测得的温湿度数值与单片机设置的温湿度上下限值比较时，测量值超过上限或者小于下限值这两种情况下，皆通过软件赋“1”值给P2.2端口（即P2.2为高电平），这时三极管VT1如同开关被导通而使得声光报警电路接通，此时立即发出灯光和蜂鸣信号提示现场工作人员，并且同时启动相关继电器。直到下次检测的温湿度数值在设定范围内，使P2.2端口为低电平而自动关闭灯光报警信号及相关继电器。这里蜂鸣器采用压电式蜂鸣器，由于其工作电压只需要+3～+5V左右，因此被广泛应用于单片机控制的报警电路中。http://www.zhenghangyq.com
