单螺杆压缩机具有结构简单、零部件少、重量轻、效率高、振动小和噪声低等优点。目前单螺杆式压缩机有开启式和半封闭式两种。

一、单螺杆压缩机的工作原理

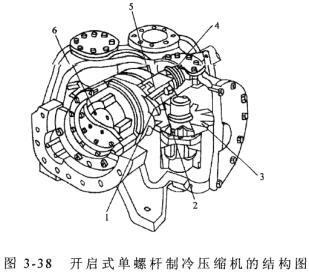

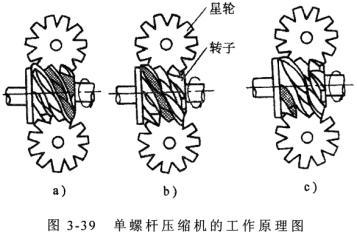

单螺杆压缩机是利用形似涡轮截面的星轮，与蜗杆转子（又称螺杆转子）相啮合，故又有蜗杆压缩机之称。其开启式结构如图3-38所示。图中由螺杆转子1的齿间凹槽、星轮3和气缸内壁组成一独立的基元容积，犹如往复式压缩机的气缸容积，转动的星轮齿片作为活塞，随着转子和星轮不断地移动，基元容积的大小发生周期性的变化。其工作原理如图3-39所示。






1—螺杆转子2—内容积比调节滑阀3—星轮4—轴封5—输气量调节滑阀6—轴承








a)吸气过程b)压缩过程c)排气过程
1)吸气过程（图3-39a）2)压缩过程（图3-39b）3)排气过程（图3-39c）。
由上述工作原理可知，单螺杆压缩机的一个基元容积在旋转一周内，完成了两次吸气、压缩和排气循环。

二、结构参数
1、转子齿槽数和星轮齿数
转子的齿槽数zl取决于所要求的内容积比。星轮齿片数z2与转子齿槽数zl相比互为质数，如此选择的目的是啮合运动中齿片与齿槽的磨损均匀。
2、星轮齿形
单螺杆式压缩机转速较高，星轮齿片和转子齿槽相对滑动速度大，因此必须选择润滑性能良好的星轮齿形，减少星轮齿片的磨损，对提高压缩机的效率影响很大。星轮的齿形有。
星轮任一齿片从全都进人并封闭转子齿槽开始，到该齿片全部转出转子齿糟为止，所扫过的角度称为啮合角。

三、输气量和内容积比调节
1、输气量调节
单螺杆式制冷压缩机的输气量调节机构主要有转动环式和滑阀式两种，它们都是采用将基元容积中的部分工质回流到吸气腔的方法，来减少基元容积值（推迟压缩过程的起始位置），从而实现输气量的无级调节。







a)满负荷b)部分负荷

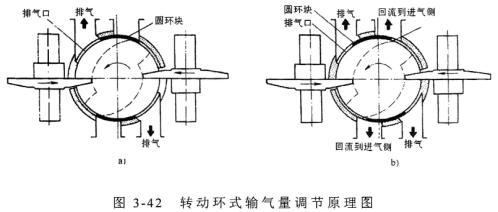

1)转动环式调节机构转动环式输气量调节机构的结构原理如图3-42所示。

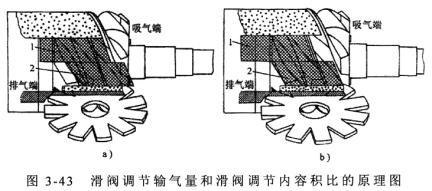

2)滑阀式调节机构滑阀式输气量调节机构的结构原理如图3-43所示。
2、内容积比调节
单螺杆式压缩机内容积比调节原理如图3-43所示。单螺杆压缩机输气量调节滑阀1与内容积比调节滑阀2可分开单独动作，实现了工况变化时压缩机一直在较高效率下运行。







a)滑阀1、2分别处于输气量和内容积比最小位置
b)滑阀1、2分别处于输气量减小和内容积比增大位置
1—输气量调节滑阀2—内容积调节滑阀

四、单螺杆压缩机及机组的结构特点
（1）降低了噪声和气体通过管道系统传递的振动。而且，转子与星轮齿片磨损均匀。
（2）使运转平稳，轴承受力小，并且减少了转子弯曲所造成的转子与壳体间的泄漏。
（3）排气孔口呈径向，可使转子前后端均处于低压，轴向力可得到平衡。
（4）可用密封性能和润滑性能好的树脂材料。
（5）压缩速度快，泄漏时间短，有利于提高容积效率，减小压力脉动。

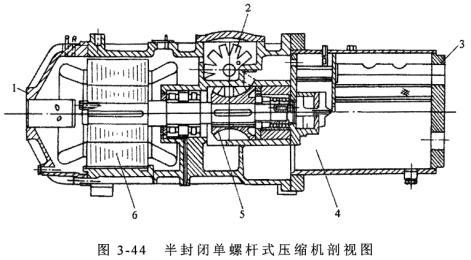

（6）机组结构简化。为了简化结构，可采用如图3-44所示的半封闭单螺杆式压缩机。
（7）单螺杆压缩机同双螺杆压缩机一样，在压缩过程中能进行中间补气，增大制冷量，提高性能系数。http://www.zhenghangyq.com







1—吸气口2—星轮3—排气口4—油回收装置5—转子6—电动机
