一、机组
生产厂多将压缩机、驱动电动机及润滑系统、输气量调节的控制装置，安全保护装置和监控仪表等组装成机组的形式，称为螺杆式制冷压缩机组。

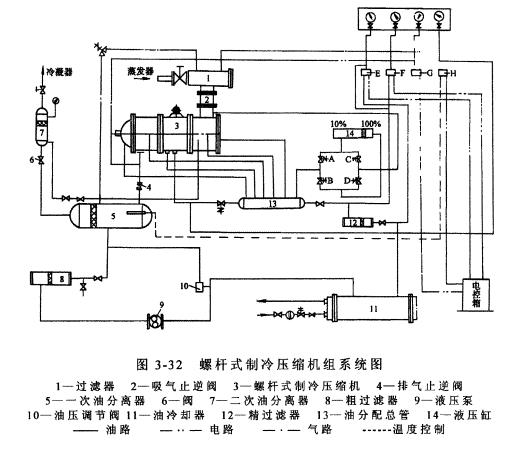

图3-32所示为开启螺杆式制冷压缩机组的系统图。





1、油分离器

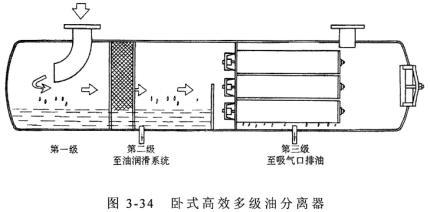

对于大中型开启式压缩机，为了提高分离效果，通常设置一次油分离器后，再增设二次油分离器。图3-33是三种常见的油分离器结构。图3-34为一卧式高效多级油分离器，

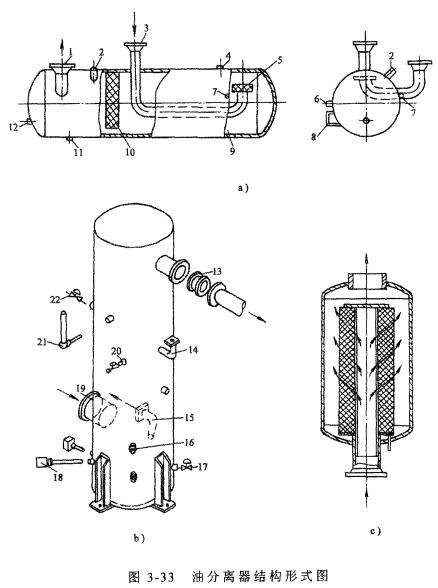

a)卧式油分离器b)立式油分离器c)二次油分离器l—出口接管2—安全阀接管3—进口接管4—感温包连接处5—消声器6—液压泵回油接管7—油压调节阀回油接管8、16—油位计9—储油器10—油过滤器11、15—出油口12—电加热器连接处13—排气止回阀14—安全阀接管17—排油阀18—油加热器19—进气接口20—排空阀21—排气温度计22—压力阀接管







2、油冷却器
大中型的螺杆式压缩机必须设置油冷却器，降低油温，使油具有合适的粘度，以便再次循环使用。油冷却器有两种，图3-35a表示的水冷却型和图3-35b表示的制冷剂冷却型。对于封闭式压缩机，由于系统采用喷液冷却，加上高温润滑油的使用，一般可以省去油冷却器。

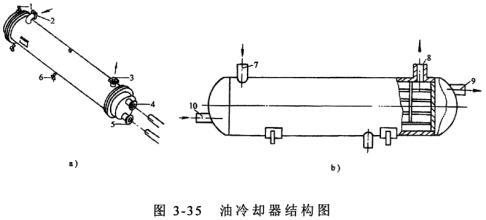

a)水冷却型油冷却器b)制冷剂冷却型油冷却器1—排空阀2、7—进油口3、8—出油口4—冷却水出口5—冷却水入口6—排油阀9—制冷剂出口10—制冷剂进口


3、油过滤器
为了保护制冷机的润滑部分和液压泵，在油系统的两个地方设置过滤器。
4、液压泵和油压调节阀
液压泵是螺杆式压缩机不可缺少的重要辅助设备，可以由电动机直接驱动，也可与压缩机联动。为了使供给压缩机的润滑油保持一定的油压，装有油压调节阀。
5、油加热器、油压保护开关和油温保护
为了防止在环境温度较低时由于油温过低影响机组起动，一般都装有油加热器。向压缩机正常供油是机组运转的必要条件，故油压保护对提高压缩机可靠性至关重要。如因油冷却器性能下降，水量减少或断水等原因，使向压缩机供油的温度超过规定值时，油温保护装置动作，电动机随即停止工作。

二、带经济器的螺杆压缩机系统
在机壳或端盖的适当位置开设补气口，使转子基元容积在压缩过程的某一转角范围，与补气口相通，使系统中增设的中间容器内的闪发性气体，通过补气口进入基元容积中。这样，单级螺杆式制冷压缩机按双级制冷循环工作，达到节能的效果。此增设的中间容器称为经济器。
带经济器的制冷系统有一级节流和二级节流两种形式，如图3-36所示。对于一级节流系统如图3-36a所示。

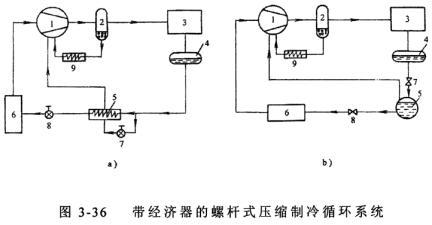

a)一级节流制冷系统b)二级节流制冷系统1—压缩机2—油分离器3—冷凝器4—贮液器5—经济器6—蒸发器7、8—节流阀9—油冷却器


对于二级节流系统如图3-36b所以示。另外，带经济器的螺杆式制冷压缩机有较宽的运行范围，单级压力比大，卸载运行时能实现运行；加工基本与单级螺杆式制冷压缩机相同，制冷系统中阀门和设备增加不多，故目前应用越来越广泛。

三、喷液螺杆压缩机系统
螺杆式压缩机喷液或喷油，是利用了它对湿行程不敏感，即不怕带液运行的优点而实施的。因此，人们开发了在压缩机压缩过程中用喷射制冷剂液体代替喷油，借此省去油冷却器，缩小油分离器，并且喷液冷却能使排气温度下降，防止封闭式压缩机电动机因排气温度过高引起保护装置动作而停机。
图3-37是螺杆式制冷压缩机喷液系统原理图。在喷液不能完全代替喷油，因为油有一定粘度，密封效果好，所以，目前常用的是制冷剂液体和油混合后喷射进去。







1—压缩机2—油分离器3—冷凝器4—储液器5—调节阀6—节流阀7—蒸发器

四、多台主机并联运转系统
随着螺杆式压缩机半封闭化、小型化及控制系统的发展，近几年多台主机并联运转系统取得很大发展，其适用冷量范围为240~1500kW。多台主机并联运转系统不仅有利于工况调节，同时也带来了一系列其它优点：
1、是可以用较少的机型来满足不同输气量的需要；
2、是使用时可以逐台启动主机，对电网冲击小。
3、是运转效率可以提高，当其中某一台主机出现故障时，可以单独维修而系统仍可以维持运转。http://www.zhenghangyq.com
