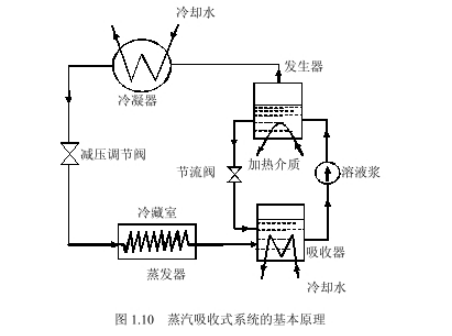

恒温恒湿试验箱制冷体系蒸汽吸收式制冷体系由发生器、冷凝器、制冷节省阀、蒸腾器、吸收器、溶液节省阀、溶液热交换器和溶液泵构成。如图1.10所示。

全部体系包含两个回路：一个是制冷剂回路，另一个是溶液回路恒温恒湿试验箱制冷体系中运用的作业流体是制冷剂和吸收剂，咱们称它们为吸收式制冷的工质对吸收剂是液体，它对制冷剂有很强的吸收能力，吸收剂吸收了制冷剂气体后构成溶液。
溶液加热又能放出制冷剂气体因而，咱们可以用溶液回路替代压缩机的效果，构成蒸汽吸收式制冷循环。
大型恒温恒湿试验箱制冷体系制冷剂回路由冷凝器、制冷剂节省阀、蒸腾器构成。高压制冷剂气体在冷凝器中冷凝，发生的高压制冷剂液体经节省后到蒸腾器蒸腾制冷。溶液回路由发生器、吸收器、溶液节省阀、溶液热交换器和溶液泵构成。在吸收器中，吸收剂吸收来自蒸腾器的低压制冷剂气体，构成富含制冷剂的溶液，将该溶液用泵送到发生器，通过加热使溶液中的制冷剂从头蒸腾出来，送入冷凝器。另一方面，发生后的溶液从头康复到本来的成分，经冷却、节省后变成具有吸收能力的吸收液，进入吸收器，吸收来自恒温恒湿试验箱制冷体系蒸腾器的低压制冷剂蒸汽。
吸收过程中随同开释吸收热，为了确保吸收的顺利进行，需求冷却吸收液在蒸汽吸收式制冷中，对太十器内熔液讲行加扎，根高制A剂萎汽压力的能量。
