☀ 温度检查电路

☞ 本系统系选用的K型（镍铬-镍硅）热电偶，其可丈量1312℃以内的温度，其线性度较好，并且价格便宜，K型热电偶的输出是毫伏级电压信号，终究要将其变换成数字信号与CPU通讯。
☞ 传统的温度检查电路选用“传感器-滤波器-放大器-冷端抵偿-线性化处理-A/D变换”形式，变换环节多、电路杂乱、精度低。
☞ 在本系统系中，选用的是高精度的集成芯片MAX6675来完结“热电偶电势-温度”的变换，不需外围电路、I/O接线简略、精度高、成本低。
☞ MAX6675是MAXIM公司开发的K型热电偶变换器，集成了滤波器、放大器等，并带有热电偶断线检查电路，自带冷端抵偿，能将K型热电偶输出的电势直接变换成12位数字量，分辨率0.25℃。温度数据经过SPI端口输出给单片机，其冷端抵偿的规模是-20℃——80℃，丈量规模是0——1023.75℃。表2为MAX6675的引脚功用图。
☞ [6-7]表2 MAX6675的引脚功用图引脚号 称号 功用1 GND 接地端 2 T- 热电偶负极(使用时接地) 3 T+ 热电偶正极4 VCC 电源端 5 SCK 串行时种输入端   6 CS 片选信号7 SO 数据串行输入端   8 NC 悬空不必。

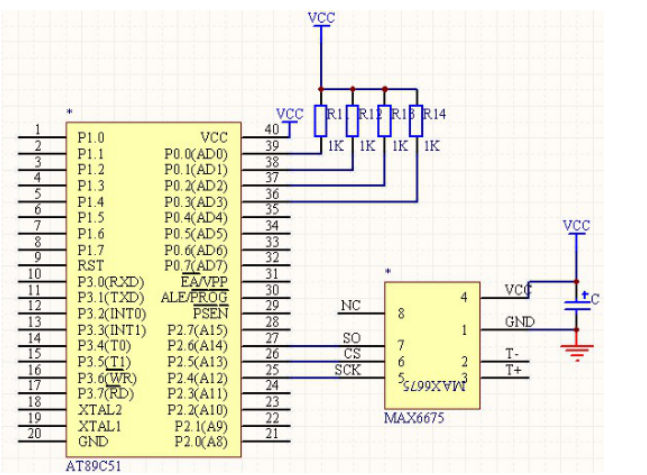

☞ 图2为系统系的温度检查电路，当P2.5为低电平且P2.4口发生时钟脉冲时，MAX6675的SO脚输出变换数据。
☞ 在每一个脉冲信号的下降沿输出一个数据，16个脉冲信号完结一串完好的数据输出，先输出高电位D15，最终输出的是低电位D0，D14-D3为相应的温度变换数据。
☞ 当P2.5为高电平常，MAX6675开端进行新的温度变换，在使用MAX6675时，应当留意将其安置在远离其它I/O芯片的当地，以下降电源噪声的影响；MAX6675的T端有必要接地，并且和该芯片的电源地都是模仿地，不要和数字地混杂而影响芯片读数的准确性。


☞ 图2温度检查电路图：2LED显现电路图：本系统系选用4个共阴极LED数码炉及驱动芯片MC14495、74HC139一起构成显现电路，MC14495是BCD—7段十六进制锁存译码驱动芯片。
☞ P0.7—P0.4用于输出段码，P0.2操控2-4译码器的使能端，低电平有用；P0.0—P0.1为位选码输出。
☞ 作业中，在需求改动显现数据时，单片机才经过P0口送出相应的数据，平常不需求改写。

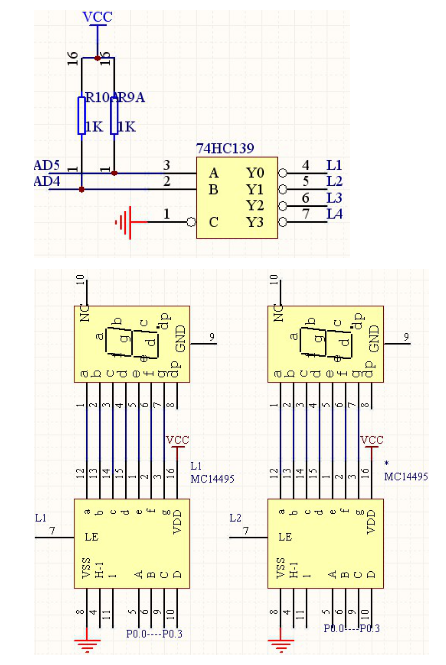

如下图3为LED显现电路图：

图3LED显现电路图：
☞ 图3中给出了四位共阴性数码炉的静态显现使用电路，本系统系中选用静态显现方法，静态显现器即是当显现器显现某个字符时，相应的段（发光二极炉）稳定地导通或截止，直到显现另一个字符停止。
☞ 例如，7段显现器的a, b, c段稳定导通，其他段和小数点稳定截止时显现7；当要显现8时，显现器的a、b、c、d、e、f、g段稳定导通，dp截止。
☞ LED显现器作业于静态作业方法时，各位的共阴极接地；若为共阳极，公共端则接+5V电源，每位的段选线别离与一个8位锁存器的输出口相连，显现器中的各位彼此独立。
并且各位的显现字符一经断定，相应所存的输出将保持不变，正因为如此，静态显现器的显现亮度较高，这种显现方法编程简略，炉理也较简略，所以本系统系选用这种显现方法。
