正航技术整理喷油泵试验台用标准喷油器总成技术条件

正航技术整理喷油泵试验台用标准喷油器总成技术条件
1 范围
本标准规定了在喷油泵试验台上试验和调整喷油泵用的两种型式标准喷油器总成的结构、尺寸、
技术要求、试验方法及标志、包装、运输和贮存。
本标准适用于喷油泵试验台用的标准喷油器总成。轴针式标准喷油器总成和孔板式标准喷油器总成分别适用的喷油泵每循环供油量的大致范围为:
节流轴针式:≤150 mm3/循环
单孔孔板式:≤300 mm3/循环
本标准适用于油泵油嘴维修站使用的标准喷油器总成。
2 引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准版本的可能性。
GB 252—1994 轻柴油
GB/T 2828—1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查)
GB/T 8029—1987 柴油机喷油泵校泵油
JB/T 6293—1992 手压式喷油器校验器技术条件
JB/T 8121—1999 柴油机喷油泵试验台用高压油管组件
JB/T 9730—1999 轴针式标准喷油嘴偶件技术条件
JB/T 9733—1999 标准喷油泵技术条件
JB/T 9734—1999 喷油泵试验台技术条件
3 结构型式及主要尺寸
3. 1 标准喷油器总成结构

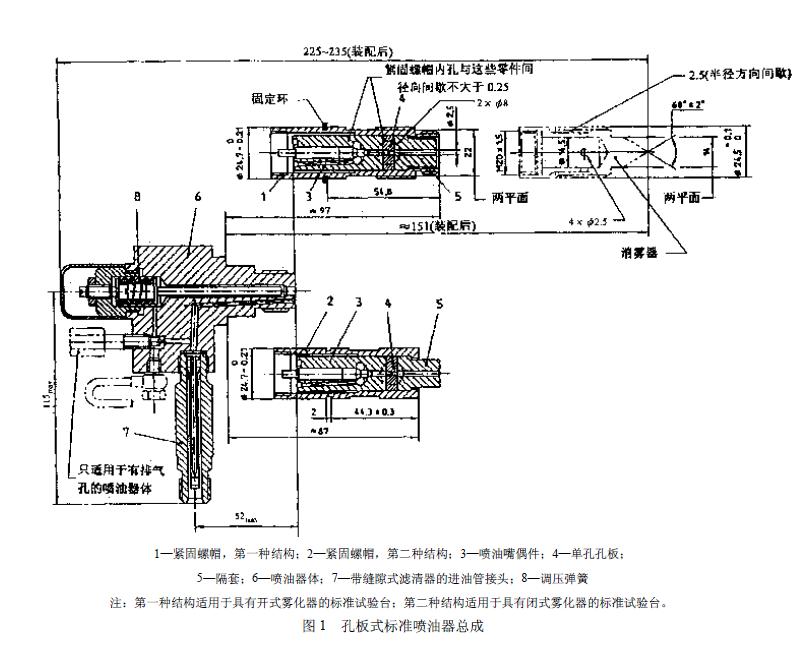

3. 1. 1 单孔孔板式
两种单孔孔板式标准喷油器总成结构见图1。

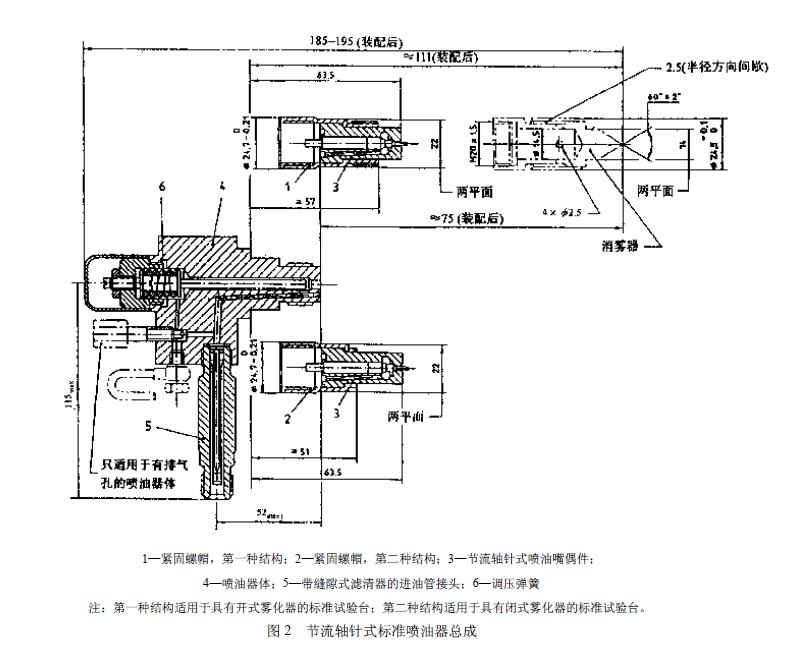

3. 1. 2 节流轴针式
两种节流轴针式标准喷油器总成结构见图2。
两种单孔孔板式标准喷油器总成结构见图1两种节流轴针式标准喷油器总成结构见图2
