东莞正航技术整理绝缘电阻
1.线绝缘电阻
发电机各绕组对机壳及各绕组之间的冷态绝缘电阻应不小于5MO，热态绝缘电阻应不小于2兆欧。硅整流控制箱各出线端间及出线端对箱体之间的冷态绝缘电阻应不低于10 MQ，热态绝缘电阻应不低于1 M!l。
1.1工频耐电压
发电机各绕组对机壳及各绕组之间、硅整流控制箱出线端子对箱体之间应能承受560V、历时lmin的耐电压试验而不发生击穿或闪络现象。若需进行第二次耐电压试验，其试验电压为476V。试验电压的频率为50 Hz，波形尽可能接近正弦波形。
1.2 臣间冲击耐电压
发电机在制造过程中，应进行绕组臣间冲击耐电压试验而不发生击穿。试验参数如下：
a) 交流发电机散嵌绕组的臣间冲击试验按JB厅9615.2 的规定:
b) 发电机磁极线圈和磁场绕组的臣间冲击试验按JB厅5810 的规定:
c) 直流发电机电枢绕组臣间冲击试验按JBrr9617的规定。
1.3短时升高电压
在无法进行臣间冲击耐电压试验时，应进行短时升高电压试验。试验在发电机空载时进行，试验电压为130%额定电压，历时5 . min ， 应不发生击穿。
1.4电压调节范围
‘发电机在额定转速下空载运行时，发电装置输出直流电压调节范围为24 V--36 V 。
2.瞬态电压调整率
硅整流交流发电机型和轴带硅整流交流发电机型发电装置，在额定转速、额定电压下空载运行时，突加60%额定电流、额定功率因数的负载，稳定后再突卸上述负载。当电压跌落时，其瞬态电压调整率应不大于15%额定电压:当电压上升时，其瞬态电压调整率应不大于15%额定电压。电压恢复并保持在95%--105%稳定范围内的时间应不超过1.5 s。
电刷接触面积直流发电机每个电刷与换向器表面的接触面积应不少于电刷全弧面的2/3 。
2.1换向
直流发电机在额定电压、额定电流和额定转速下运行，其换向火花等级应不超过11/4 级。
2.2超速
发电机在热态空载下，应能承受120%工作转速、历肘2min 的超速试验而不发生有害变形。
3.转速变化特性
轴带硅整流交流发电机空载转速在40%---120%额定转速范围内'变化时，发电装置的输出电压变化应不大于士lV 。
3.1 转速负载特性
. 轴带硅整流交流发电机转速在40%---120%额定转速范围内变化时，c。

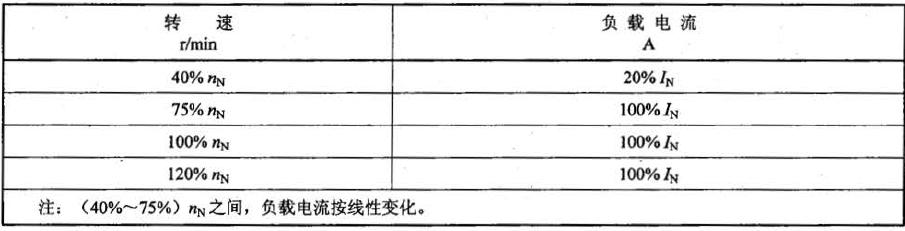

                                                                               表1
