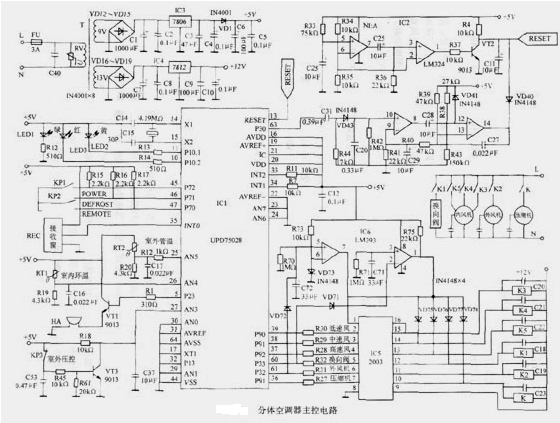

1 )高低温试验箱操作指令信号输入电路
操作指令信号输入电路包括遥控信号输入和按键信号输入。红外线遥控接收器为HM377，通过REC、X5。插件的5脚将信号送至玩单片机的35脚。51为强制运行开关，当s开关接通时D1单片机的45脚为低电位，单片机经过分析判断，立即启动强制运行程序。
     s为转换开关，正常时s与Dl单片机的46脚成常通状态，而47脚则处于高电平，在此状态下，高低温试验箱处于遥控运行状态。当s开关拨向X5的4脚接通的位置时，则46脚处于高电平，47脚处于低电平，单片机经过分析判断立即启动自动运行程序。
  2 )高低温试验箱驱动电路。
   ①蜂鸣器电路：当指令信号输入时，单片机立即置Dl的5脚为高电平，蜂鸣器得电，发出预先录制的音频信号。
   ②输出控制：输出控制为D1的36、37、38、39、60、61脚，其中36脚控制高低温试验箱的驱动，37脚控制室内风机高速，38脚控制室内风机中速，39脚控制室内风机低速，60脚控制电磁四通换向阀，61脚控制室外风机。
     驱动电路由集成电路D1反相器进行驱动，反相器有七个输入端和七个输出端，它们之间一一对应。当输入端某一支路为高电平时，则输出为低电平，继电器吸合；反之，该支路继电器则失电断开。
  3 )高低温试验箱指令变换
信号输入电路(A/D转换电路)。正常时，压力继电器接点SP处于闭合状态。压力异常时，控制接点SP断开，晶体管V3截止。D1的27脚为高电平，单片机经过判断，立即启动中断程序。当压力P＞2.64MPa时，SP断；P＜2.25MPa时，SP通。
  4 )高低温试验箱复位电路
复位电路由LM324及其外围电路组成，接单片机D1的13脚和63脚。13脚正常工作时为高电平，低电平为复位。63脚正常时输出方波，LM324的14脚输出高电平，当63脚无方波时，LM324的14脚为低电平，使单片机RESET管脚(D1的13脚)为低电平，整机复位。
  5 )高低温试验箱指示灯电路
     绿灯：电源指示。
     红灯：遥控接收指示，收到信号时闪烁。
     黄灯：融霜指示，融霜时黄灯亮。
     指示灯一端接有SV电源，主控板得电时，绿灯与地构成回路，D1的10脚正常时为高电平，收到遥控信号时为低电平。融霜时，Dl单片机将11脚置为低电平，使LED黄灯显示，融霜结束时，11脚又恢复为高电平。

    对于电脑控制的高低温试验箱电气系统常见故障的分析，一是对照故障灯的指示，查说明书；二是顺着电气系统的构成元器件，逐步分析、查找即可找到故障位置，进行有针对性的维修，以减少维修中的盲目性，提高故障效率。
