东莞恒温恒湿试验箱制冷系统过载继电器

直接测量马达的线圈温度，从而进行加热保护。密闭式东莞恒温恒湿试验箱制冷系统压缩机广泛使用双金属式内部过载继电器(IOL或内部温度)，因为这种继电器价格便宜。
检修时可用万用表电阻档测量主回路与控制回路的通断，判断继电器是否有故障；也可用钳形电流表测量东莞恒温恒湿试验箱制冷系统压缩机运转电流，如运转电流正常，继电器动作，说明继电器有故障，否则相反。

过载继电器
东莞恒温恒湿试验箱制冷系统风扇电动机
东莞恒温恒湿试验箱制冷系统风扇电动机主要由定子、转子和托架组成。过去，采用球轴承支撑转子，现在大多采用金属支撑转子。
通常，辅助线圈的中心位置速度调节器的抽头(引线)，通过操作开关或传感器将电压加到这些引线上，可以改变电动机的转速。

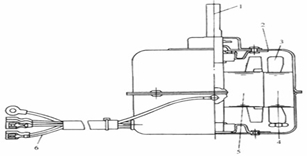

风扇电动机
1-电动机轴2-外壳3-定子线圈4-定子5-转子6-接线端子

东莞恒温恒湿试验箱制冷系统变压器
除了个别部件以外，印制电路板上的大部分组件都在低电压下工作，比如：5V或12V。东莞恒温恒湿试验箱制冷系统变压器将交流电源转换成低电压。
变压器分一次侧和二次侧。通常，一次侧是普通电源，二次侧是所需电源。进一步讲，二次侧的电压可以通过增加／减少二次侧线圈的圈数而改变。

变压器 a)外形图 b)电路图
