光电池伏安特性测试

一、实验目的
1、加深对光电池的工作原理的理解；
2、进一步熟悉光电池的基本应用；
3、理解光电池的伏安特性并掌握其测试方法。

二、实验内容
光电池在照度一定的情况下的输出电流与电压随负载变化的关系测试。

三、实验仪器
1、光电探测原理实验箱                                                    1 台
2、连接导线                                                              若干

四、实验原理
相同照度下，光电池的输出电流和电压会随负载的变化而变化。

五、实验注意事项
1、电压表选择2V档，电流表选择200μA档；
2、连线之前保证电源关闭。

六、实验步骤

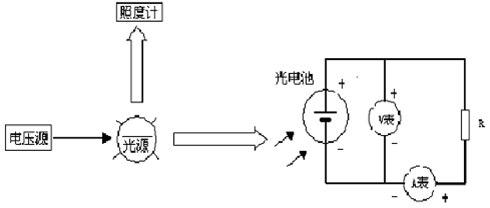

实验装置原理框图如图5.1所示。
                     图  5.1
1、负载选择RL1=2.4KΩ。将“光电池电压输出＋”端与电阻RL1任一端连接，电阻RL1另一端与电流表“＋”端相连，电流表“－”端与“光电池电压输出－”端相连，再将电压表两端与“光电池电压输出”两端用导线相连接（注意极性不要接反）。“光照度调节”旋钮逆时针调节至最小值位置。将电压表选择2V档，电流表选择200μA档。
2、打开电源，将光照度调节至50Lx，记录电流表和电压表读数，填入表5.1。
3、将负载Ｒ换成分别换成RL2、RL3、R1和R2，阻值分别为5.6 KΩ、10 KΩ、51KΩ和100 KΩ，重复步骤1和2，分别记录电流表和电压表的读数，填入表5.1。关闭电源。

负载（Ω）	2.4Ｋ（RL1）	5.6Ｋ（RL2）	10Ｋ（RL3）	51Ｋ（R1）	100Ｋ（R2）
电流（μA）
电压（mV）

表  5.1
4、作出光电池的光生电流和光生电压随负载变化的V-I曲线。
5、改变光照度为100Lx、200Lx、300Lx，重复上述步骤，分别填写表5.2、5.3和5.4。
6、比较四条曲线有什么不同，并分析原因。

负载（Ω）	2.4Ｋ（RL1）	5.6Ｋ（RL2）	10Ｋ（RL3）	51Ｋ（R1）	100Ｋ（R2）
电流（μA）
电压（mV）

表  5.2

负载（Ω）	2.4Ｋ（RL1）	5.6Ｋ（RL2）	10Ｋ（RL3）	51Ｋ（R1）	100Ｋ（R2）
电流（μA）
电压（mV）

表  5.3

负载（Ω）	2.4Ｋ（RL1）	5.6Ｋ（RL2）	10Ｋ（RL3）	51Ｋ（R1）	100Ｋ（R2）
电流（μA）
电压（mV）

表  5.4
    7、实验完毕，关闭电源，拆除所有连线。

七、实验报告要求
1、根据实验测试记录，在坐标纸上画出各伏安特性曲线图，并分析实验现象。
2、写出完成本次实验后的心得体会以及对本次实验的改进意见。

八、思考题
对不同照度下的四条伏安特性曲线进行分析比较，看看有什么区别？产生这些区别的原因是什么？
