随着大棚技术的普及，温室大棚数量不断增多，温室大棚的温湿度控制便成为一个十分重要的课题、)木文介绍的温湿度测控系统就是基于单总线技术及其器件组建的。该系统能够对大棚内的温湿度进行采集，利用温湿度传感器将温室大棚内温湿度的变化，变换成数字量，其值由单片机处理，最后由单片机去控制液晶显示器，显示温室大棚内的实际温湿度，同时通过与预设量比较，对大棚内的温度进行自动调节，如果超过我们预先设定的湿度限制，湿度报警模块将进行报警。
系统抗干扰能力强，具有较高的测量精度，安装简单方便，性价比高，可维护性好、系统分为两个部分，一个是由温湿度传感器组成的检测部分，另一个是由单片机和显示模块组成的主控与显示部分〔)温、湿度传感器将检测到的数据送到单片机，单片机对接收到的数据进行处理并送到显示模块显示，SV稳压电源给各部分供电。




一、单片机及接II电路设计
单片机主控模块包括了振荡电路、复位电路，同时接入了各个模块的接，保证了整个系统的灵活性〔)单片机是整个系统的控制中枢，它指挥外围器件协调工作，从而完成特定的功能〔)硬件实现上采用模块化设计，每一模块只实现一个特定功能，最后再将各个模块搭接在一起〔)这种设计方法可以降低系统设计的复杂性。
控制电路的核心器件AT89C52是一种低功耗、高性能CMOS八位微控制器，具有8K在系统可编程Flash存储器，使用ATMEL公司高密度非易失性存储器技术制造，片上Flash允许ROM在系统可编程，亦适于常规编程器在单芯片上，拥有灵巧的8位CPU和在系统可编程Flash，使其为众多嵌入式控制应用系统提供灵活的解决方案；价格低廉、性能可靠、抗干扰能力强、因此广泛应用于工业控制和嵌入式系统中。
二、温度传感器及接II电路设计

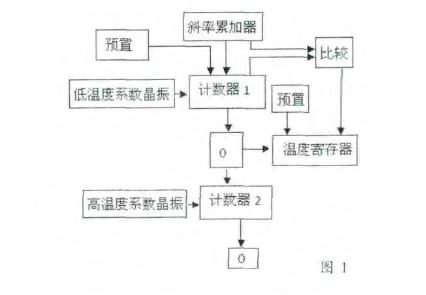

DS18B20温度传感器体积更小、更经济、更灵活、DS18B20温度传感器测量温度范围为一55℃一++1250C、在一10℃一+85℃范围内，半青度为士0.5 0C、现场温度直接以“一线总线”的数字方式传输，大大提高了系统的抗干扰性，DS18B20温度传感器工作原理框图如图1所示。




三、湿度传感器及接II电路设计
HS1101电容传感器，在电路构成中等效于一个电容器件，其电容量随着所测空气湿度的增大而增大涉及如何将电容的变化量准确地转变为计算机易于接受的信号时，常用两种方法：一是将HS 1101置于运放与阻容组成的桥式振荡电路中，所产生的正弦波电压信号经整流、直流放大、再A/D转换为数字信号；另一种是将HS1101置于555振荡电路中，将电容值的变化转为与之呈反比的电压频率信号，可直接被计算机所采集。
四、串II通讯电路
STC89C52单片机有一个全双工的串行通讯，所以单片机和电脑之间可以方便地进行串II通讯。我们采用了专用芯片MAX232进行转换，虽然也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠，我们采用了三线制连接串，也就是说和电脑的9针串II只连接其中的3根线：第5脚的CND、第2脚的RXD、第3脚的TXD这是较简单的连接方法，但是对我们来说己经足够使用了，电路如卜图所示，MAX232的第10脚和单片机的11脚连接，第9脚和单片机的10脚连接，第15脚和单片机的20脚连接串II通讯的硬件电路如卜图所不、基于单片机的大棚温、湿度的检测系统的软件设计。http://www.zhenghangyq.com
