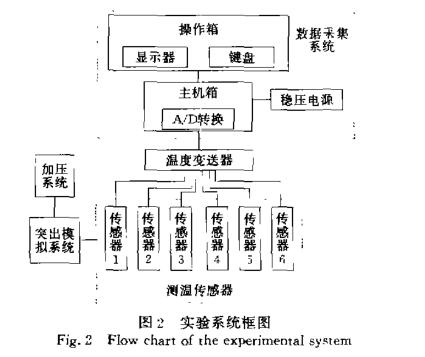

我们对不同气体吸附过程中的温度变化进行了实验．实验是在煤与瓦斯突出模拟实验的基础上进行的．实验系统包括加载系统、突出模拟装置、温度测试数据采集系统等，见图1，图2．实验根据不同的条件(如充CH，CO或N)分别进行温度测试及数据采集煤样采自淮南矿务局各矿，实验用型煤是将煤样按每次8kg进行3～4次加压制成．每次压保持压力30 m i n，同时在煤样中埋人温度传感器．待型煤制作完成后，对煤样抽真空12 h．然后，对煤样加压至10~15 t，以防瓦斯吸附时将装置立柱顶起．加压停止后稳定10 m i n，以保证煤样温度的稳定．打开温度测试系统，选择一定的间隔值，在进行瓦斯吸附的同时，进行温度的同步测试。




一、实验结果

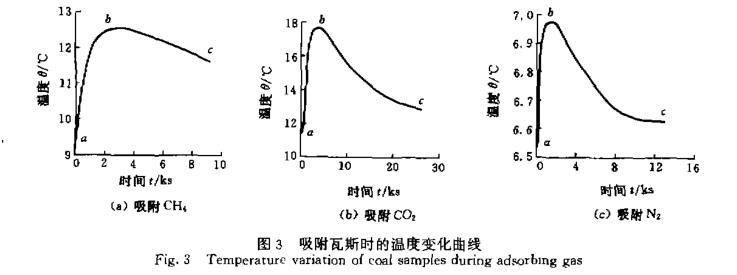

图3a为吸附C H时的温度变化曲线，煤样采自李二矿，成型压力为3O．7 M P a，质量为24，最终瓦斯压力为0．71 M Pa；图3b为吸附CO时的温度变化曲线，煤样采自潘一矿，成型压力为26．2 M Pa．质量为2o，最终瓦斯压力为0.36 M Pa；图3c为吸附N时的温度变化曲线．煤样采自潘三矿，成型压力为30．1 M P a，质量为16 kg．最终瓦斯压力为0．63 M Pa．图中。，b分别为开始吸附和达到吸附平衡的时刻，n一6段为吸附放热阶段，b c段为达到吸附平衡后与外界产生热交换而使温度降低的过程．






二、实验结果分析

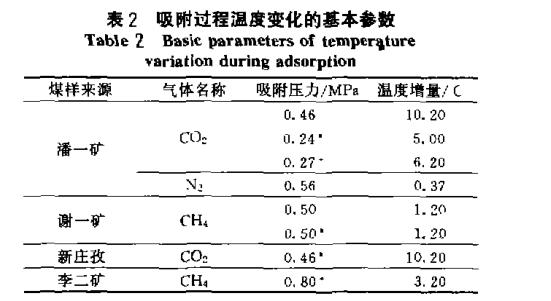

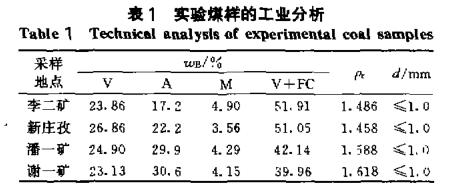

为了考察瓦斯吸附时影响温度变化的因素，对不同瓦斯、相近的瓦斯压力以及同一种瓦斯、不同的瓦斯压力等情况进行了比较．所比较煤样的煤化程度相近，其工业分析基本数据见表1(为相对密度，d为粒径)图4a~4c分别为吸附CO，N和cH。时的温度变化曲线，图5a，5b和图6分别为CO和c H在不同瓦斯压力下进行吸附时的温度变化曲线，测定结果见表2．





由图4可见，煤体吸附瓦斯的过程是放热过程；在所充瓦斯压力大致相同时，煤体吸附的瓦斯不同，放出的热量不同．煤吸附瓦斯时放出热量大小的顺序依次为CO。，cH和N。i可见煤对其吸附能力越强的瓦斯气体，吸附时放出的热量越大，纵观图5，6及表2可以看出对于同一种瓦斯来说。所充的瓦斯压力(即瓦斯吸附量)越大。吸附过程放出的热量越大





三、结论
1)具有较大表面积的煤是一种天然的吸附荆，有良好的吸附性能．煤对瓦斯的吸附属于物理吸附，即瓦斯分子与煤分子之间的作用力是剩余的表面自由力．
2)煤体吸附瓦斯的过程是放热过程；吸附不同的瓦斯气体时，煤放出的热量不同．煤吸附瓦斯时放出热量大小的顺序依次为CO。，CH和N．煤对其吸附能力越强的瓦斯气体。吸附时放出的热量越大．对于同一种瓦斯来说，所充的瓦斯压力(即瓦斯图6吸附C H时温度的变化吸附量)越大，吸附过程中放出的热量越大．http://www.zhenghangyq.com
