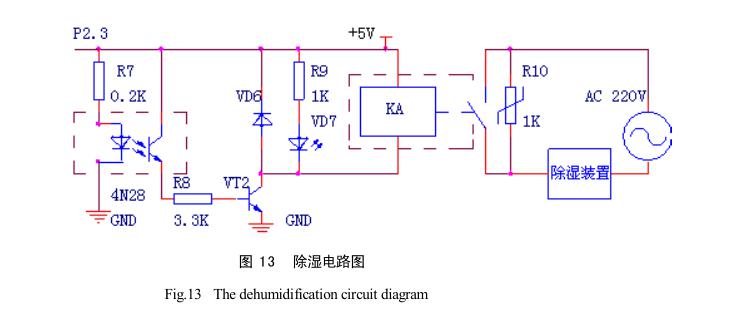

如图13所示，本设计中的除湿装置选用额定电压为220V的工业除湿机。控制它的除湿电路主要由两部分组成：单片机控制继电器的直流回路以及除湿机的220V交流回路。
直流回路中为了抑制噪声及消除接地回路的干扰，接入光电藕合电路使单片机的脉冲控制信号与继电器电磁信号隔离开来。交流回路中的触点处并联一个压敏电阻用以避免触点的“粘接”现象。






小型信号继电器选用宁波产的HK4100F-DC5V-SH，其线圈参数如下：
阻值(士10%)：120Ω
线圈功耗：0.2W
额定电压：DC 5V
吸合电压：DC 3.75V
释放电压：DC 0.5V
工作温度：-25℃～+70℃
绝缘电阻：≥100MΩ
线圈与触点间耐压：4000VAC/min
触点与触点间耐压：750VAC/min

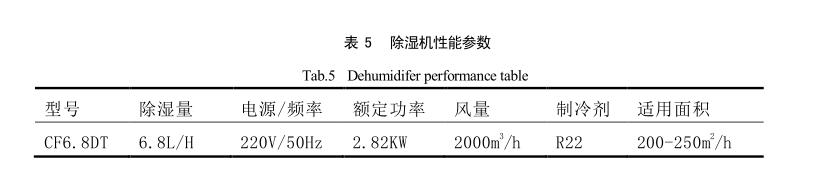

三极管，选用极性为NPN的8050型号，放大倍数要求不高，100～500倍皆可，随处都能买到。除湿机选用江苏苏州百奥电气有限公司生产的CF6.8DT工业除湿机，其参数如下表所示。http://www.zhenghangyq.com
