一、操作步骤：
1、将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线。保护 接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上。（见图1）

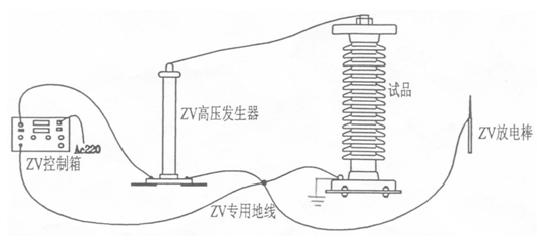

图1 ZV专用地线使用
2、电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定拨盘开关设置在适当位置上，一般为 1.15-1.20 倍测试电压值。
3、空载升压验证过电压保护整定。
4、接通电源开关，此时绿灯亮，表示电源接通。
5、按红色按钮，则红灯亮，表示高压接通。
6、顺时针方向平缓调节调压电位器，输出端即从零开始升压。升至所需电压后，按规定时间记录电流表读数，并检查控制箱及输出电缆有无异常现象及声响。必要 时用外接高压分压器校准控制箱上的直流高压指示。
7、降压，将调压电位器回零后，随后按绿色按钮，切断高压并关闭电源开关。
8、对试品进行泄漏及直流耐压试验
(1)在进行1、2检查试验确认试验器无异常情况后即可开始进行试品的泄漏及直流耐压试验。将试品、地线等均联接好，检查无误后可打开电源。
(2)依步骤4-6升压至所需电压或电流。
(3)升压速度以每秒3-5kV试验电压为宜。对于大电容试品升压时还需监视电流表充电电流不超过试验器的充电电流。
(4)对氧化锌避雷器进行0.75UDC-1mA测量时，先升到UDC-1mA电压值，然后按下黄色按钮，电压即降至原来的75%，并保持此状态。此时可读取微安表。测量完毕后。调压电位器逆时针回到零，按下绿色按钮。需再次升压时按红色按钮即可。
(5)试验完毕，依步骤7降压。




二、注意事项：
1、使用直流高压发生器必须具有“高压试验上岗证”的专业人员。
2、使用本仪器必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时应先将两个电源断开点明显断开。
3、试验前请检查所有试验接线是否接好。试验回路接地线应按图所示一点接地。
4、对大电容试品的放电应用ZV专用放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电，有嘶嘶声。当无声音时可用放电棒放电，最后直接接上地线放电。
5、直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人体造成伤害。
6、40kV一体化使用时高压引出电缆对地耐受电压>100kV，可以随意拖地。但在使用中禁止将电缆握至手中，以防万一。
7、Z-V机控制箱电源为AC220V±10，如果电源经1/1隔离变或现场用自发电源，则必须人为将电源有一点与大地联接。http://www.zhenghangyq.com
